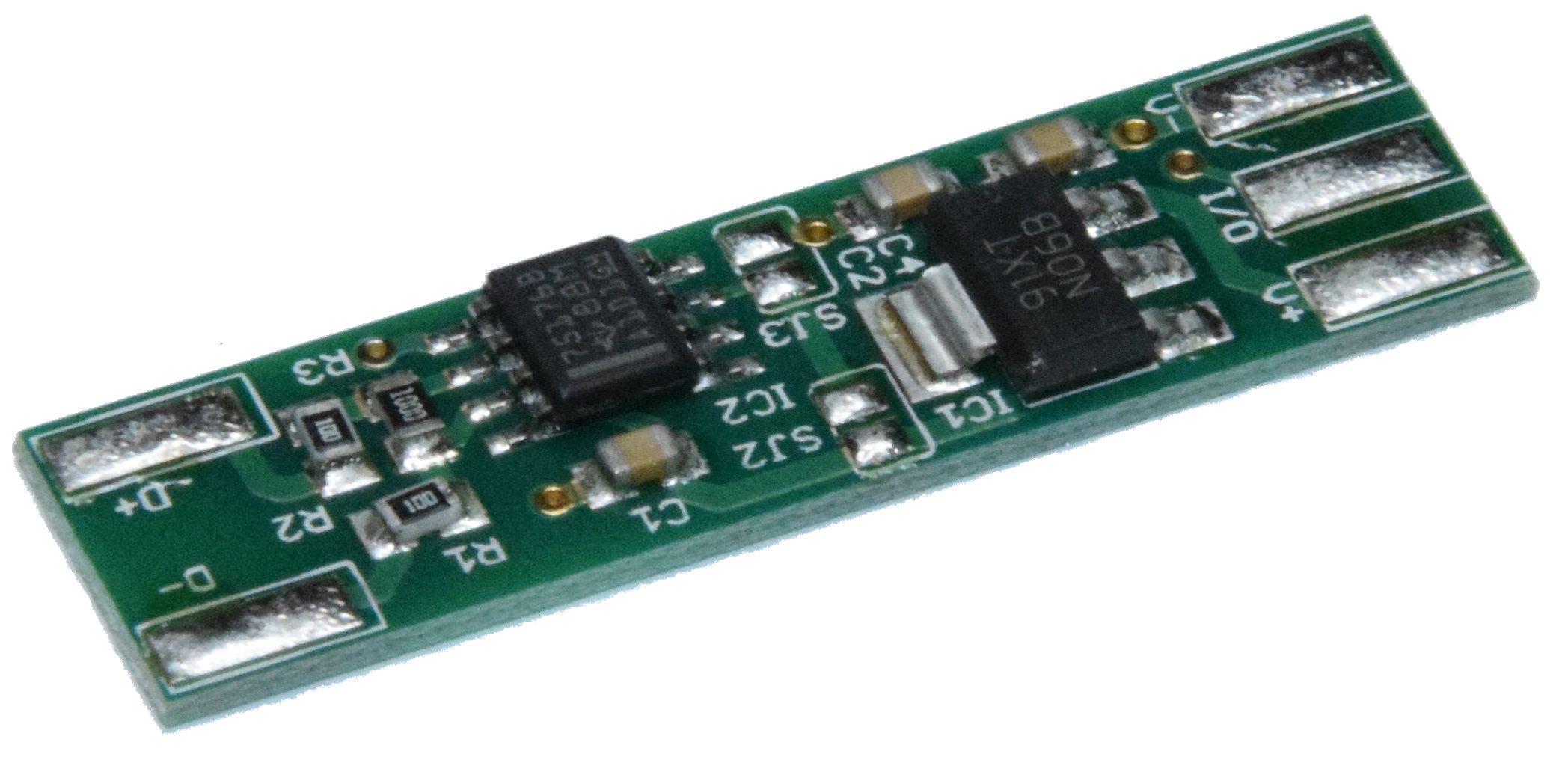

WS2811 / WS2812 / APA102 /WS2801 Range Extender
Der RJ45 Range Extender ist eine kleine kompakte Platine die die
Reichweite digital LED Signalleitungen auf bis zu 100 Meter erhöht. Dazu
werden zwei Range Extender Platinen benötigt. Eine Platine (Sender)
erzeugt aus dem TTL Signal ein Differenzial Signal. Der Empfänger
erzeugt dann aus dem Differenzial Signal wieder das TTL Signal für die
digital LEDs. Der Übertragungsweg ist durch die Symmetrische Übertragung
wesentlich Störung unanfälliger als das TTL Signal.
- mit einem Modul können 2 TTL Signale gesendet/empfangen werden
(zwei Datenleitungen oder eine Datenleitung und eine Clock Leitung)- einfache Verlängerung mit Ethernet Patch Leitungen- das Module ist für den 32U WS28XX Controller geeignet- mit einem Modul können 2 TTL Signale übertragen werden (zwei Datenleitungen oder eine Datenleitung und eine Clock Leitung)
Lieferumfang:
- eine Leiterplatte mit SMD Komponenten sowie RJ45 Buchse bestückt - für eine Übertragungsstrecke benötigen Sie zwei Module

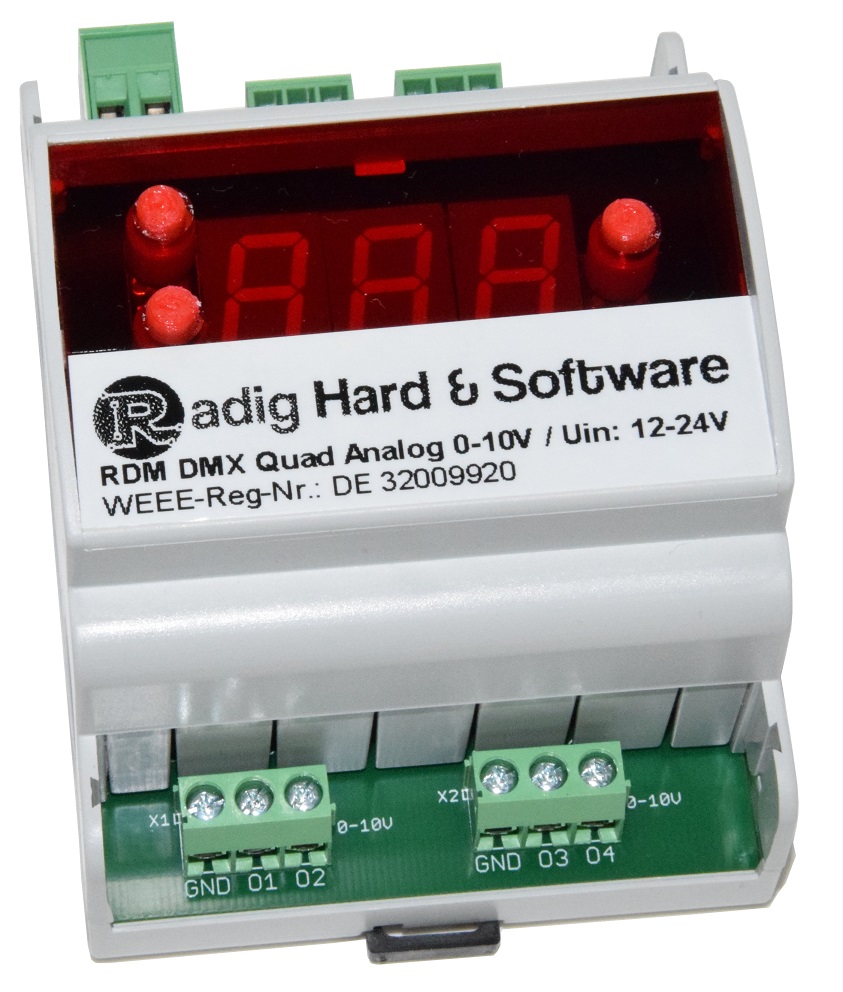

Das
RDM
DMX Quad Analog 0-10Volt Modul
wurde
zur
Ansteuerung elektrischer Geräte mit 0-10V oder 1-10V Steuereingängen
entwickelt. An
seinen
vier Ausgängen
stehen
jeweils einem DMX Kanal zugeordnet,
ein Analogsignal mit 0-10V oder 1-10V Ausgangsspannung zur Verfügung.
Die
Einstellungen erfolgen dabei
über
das Display und den drei Tasten.
Technische Daten:
Spannungsbereich:
12V 200mA
4
Analoge Ausgänge (0...+10Volt oder 1...+10Volt max. Last 10mA)
Eingang
RDM / DMX512
Gammakorrektur
0.1 – 9.9 (12 Bit DAC) und Signalinvertierung
Einstellungen
erfolgen über 7 Segment Anzeige und Taster
kompaktes
Hutschienengehäuse
Gewicht:
160g
Abmessungen
(L x B x H): 90mm / 71mm / 64m
Lieferumfang:RDM
DMX Quad Analog 0-10Volt Modul im Hutschienengehäuse
Die Quad Net Box ist ein PC <-> DMX Interface mit 4 DMX
Universen. Dieses Modul arbeitet aber nicht wie so oft an einem USB Port
sondern wird an das LAN (Local Area Network) angeschlossen. Dieses
erfolgt entweder über ein Switch, oder direkt mit einem Crossoverkabel
an der Netzwerkbuchse des heimischen PCs. Das Art-Net Protokoll welches
auf UDP/IP basiert wurde von der Firma „Artistic Licence“ spezifiziert
und ist frei verfügbar. Da es sich quasi als Standard durchgesetzt hat
unterstützen viele Programme das Art-Net Protokoll, somit entfallen
proprietäre Treiber für das Modul.
Bei der Quad Net Box handelt es sich um eine SMD- vorbestückte Leiterplatte SMD Bauteile müssen nicht eingelötet werden! Lediglich Buchsen und Stecker müssen eingelötet werden.
Der Prozessor ein ATXmega 32A4 ist schon programmiert!
Die IP Adresse ist 192.168.0.99 und kann individuell geändert werden!
Die Leiterkarten sind industriell gefertigt, durchkontaktiert und mit
Lötstopplack versehen. (Das Produktfoto zeigt den fertig bestückten
Bausatz). Betriebsspannung: 12 Volt / 500mA
Lieferumfang
- Leiterkarte mit allen SMD Bauteilen sowie Steckern und Buchsen
- Abmessung 67mm x 100mm
Link zum Projekt
Das 32 Universen Pixel Controller Modul ist ein kompaktes Digital LED
ArtNet Interface für die Hutschiene. Hiermit können diverse digitale
LED Strips über Netzwerk (Ethernet) angesteuert werden. Über einen
Standard RJ45-Netzwerkanschluß erfolgt die Verbindung zum Netzwerk. Die
Konfiguration des Controllers erfolgt dabei einfach über die Webseite
des Controllers.Technische Daten:Abmessungen (LxBxH): 106mm x 90mm x 67mmmax. 5440 RGB LEDs / 4096 RGBW LEDs (16384 Kanäle - 32 Universen)Spannungsversorgung 7 - 24 Volt 500mA100Mbit Ethernet Interface4 x Differenzialausgänge / TTL für je 1360 RGB - 1024 RGBW LEDsLED Type: WS2811, WS2812, WS2812B, WS2813, WS2815, WS2818, SK6812, TM1804, APA104, UCS1903, UCS2903Software Update via USBGewicht: 0,125kg--> Download Video <--Lieferumfang:32U LED Hutschienen Controller Modul im Hutschienengehäuse

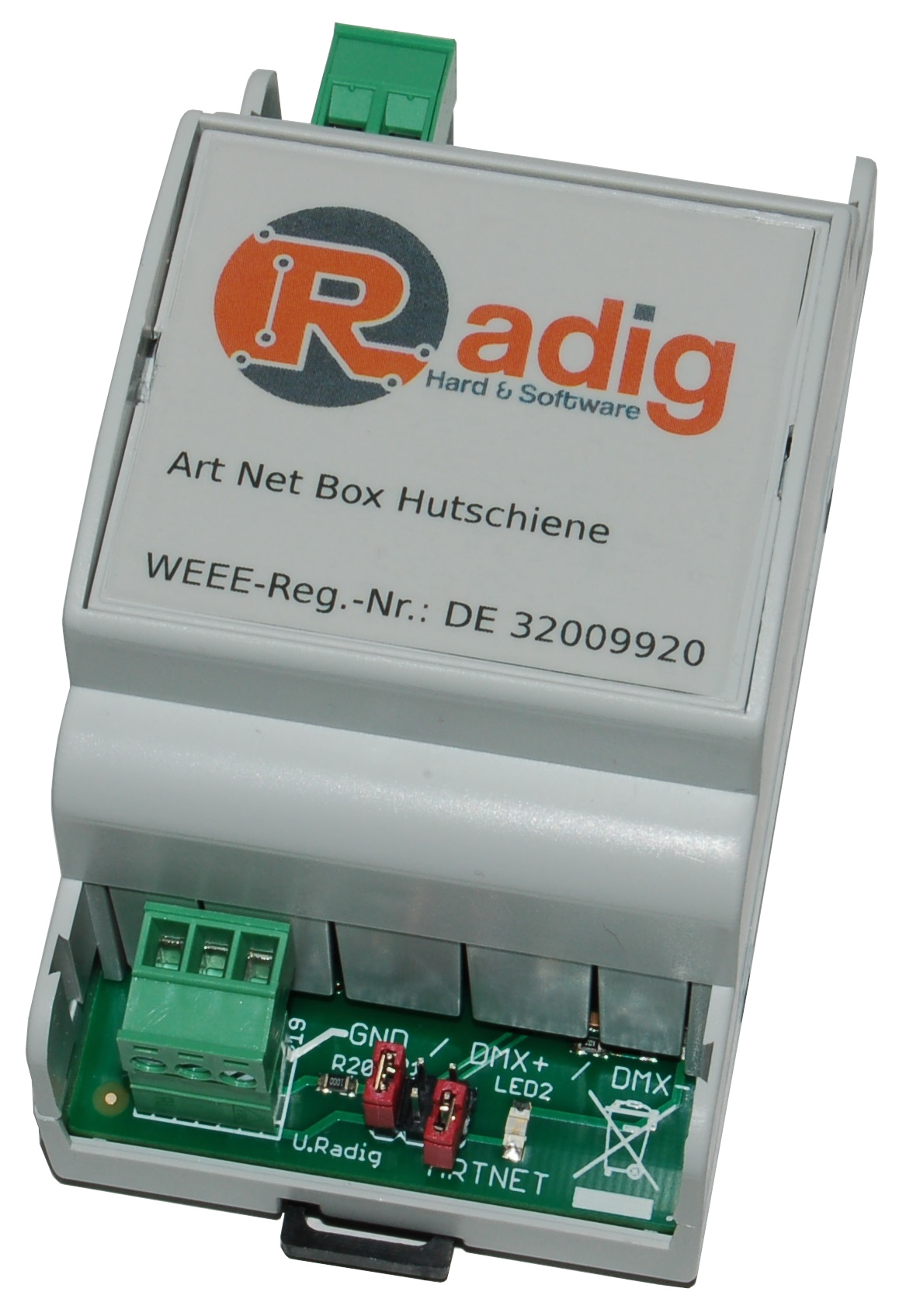

Die DMX Ethernet Box für die Hutschiene ist ein PC <-> DMX
Interface mit einem DMX Universum. Dieses Modul arbeitet aber nicht wie
so oft an einem USB Port sondern wird an das LAN (Local Area Network)
angeschlossen. Dieses erfolgt entweder über ein Switch, oder direkt an
der Netzwerkbuchse des heimischen PCs. Das Art-Net Protokoll welches auf
UDP/IP basiert wurde von der Firma „Artistic Licence“ spezifiziert und
ist frei verfügbar. Da es sich quasi als Standard durchgesetzt hat
unterstützen viele Programme das Art-Net Protokoll, somit entfallen
proprietäre Treiber für das Modul.
Unterschied AVR Node – DMX Ethernet Box / Hutschiene: Das
AVR Node richtete sich an Hobbybastler die einen günstigen Einstieg in
die DMX Welt suchen. Beflügelt von dem Erfolg des AVR Nodes in den
letzten Jahren, und der Anschaffung eines Bestückungsautomaten wurde
noch die DMX Ethernet Box auf SMD Basis entwickelt. Diese hat den
gleichen Funktionsumfang wie das AVR Node, wird aber fertig bestückt
(bis auf einen Stecker) und getestet angeboten. Ein fertiges Gehäuse für
die DMX Ethernet Box rundet das Angebot ab. Durch die galvanische
Trennung beider Nodes wird eine Beschädigung des Rechners
ausgeschlossen. Inzwischen gibt es auch eine neue Software
ausschließlich für die DMX Ethernet Box, die die DMX Ethernet Box um die
RDM Funktion erweitert.
DMX Ethernet Box Hutschiene Bausatz hierbei handelt es sich um eine SMD- vorbestückte Leiterplatte. Lediglich Buchsen und Stecker müssen eingelötet werden.
Der Prozessor ein ATmega644 ist schon programmiert!
Die IP Adresse ist 192.168.0.99 und kann individuell geändert werden!
Die Leiterkarten sind industriell gefertigt, durchkontaktiert und mit
Lötstopplack versehen. (Das Produktfoto zeigt den fertig bestückten
Bausatz).
Technische Daten:
Spannungsbereich:
12V-24V 200mA
Ausgang DMX512
kompaktes
Hutschienengehäuse
Gewicht:
120g
Abmessungen
(L x B x H): 90mm / 52mm / 64m
Lieferumfang:Leiterkarte mit allen SMD Bauteilen sowie Steckern und BuchsenHutschienengehäuse
Der DMX Recorder/Streamer
der Firma Radig Hard & Software speichert DMX Echtzeitdaten über
mehrere Stunden auf einer max. 32GByte SDHC Karte. Über das 128 x 64
Pixel große OLED Display können bis zu 99 Dateien gespeichert und
wiedergegeben werden.
Die Bedienung ist durch das OLED Display
und die 4 Tasten sehr einfach und kann auch von einem Laien intuitiv
bedient werden. Die Dateien werden im TPM2 Format gespeichert bzw.
abgespielt. Eine 20-minütige Aufnahme benötigt nur ca. 30 MByte Platz
auf der SD-Karte.
Damit ist der handliche DMX
Recorder/Streamer das ideale Werkzeug für Architekturanwendungen oder
Messestände. Ich verwende den DMX Recorder z.B. im Garten für die
Beleuchtung und für einen kleinen Springbrunnen. Ein Computer mit
DMX-Schnittstelle ist für die Wiedergabe nicht mehr notwendig.

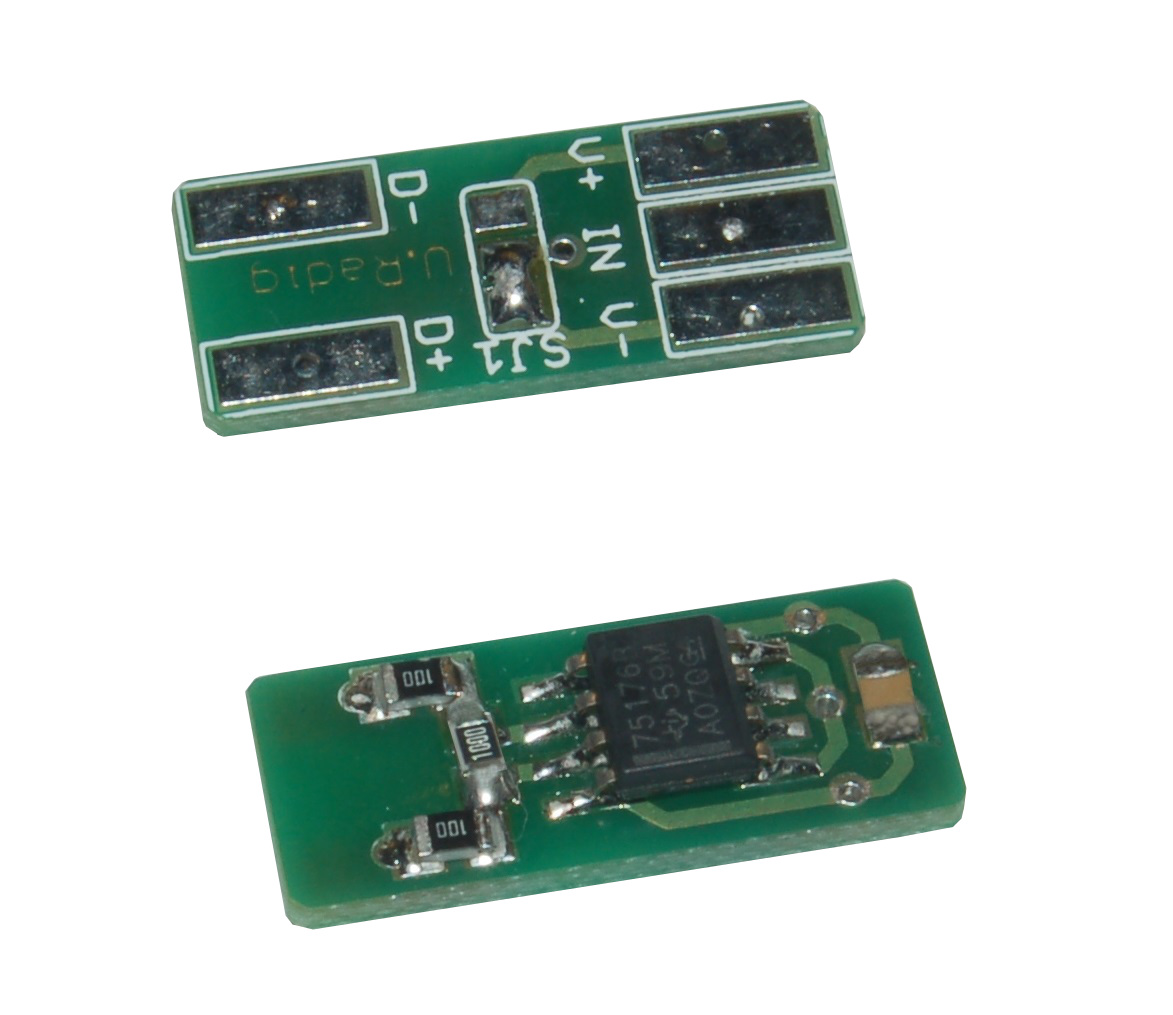

Der Mini-Pixel-Controller 2. Generation (MiPiCon) ist
ein Gerät, welcher verwendet wird, um die Farben und Helligkeit von
einzelnen Pixeln in einem LED-Streifen oder einem LED-Display zu
steuern. Er ermöglicht es, verschiedene Effekte und Animationen zu
erstellen, indem er die Signale an die einzelnen Pixel der digitalen
LEDs sendet.Digitale LEDs sind Leuchtdioden, die digital angesteuert
werden, um ihre Helligkeit und Farbe zu ändern. Dies geschieht häufig
über ein serielles Signal.
Der neue MiPiCon ersetzt den alten für
WS2812 und SK6812 LEDs (oder kompatilbe). Anregungen wie die einfache
Adresseinstellung und eine höhere Bildwiederholrate von 100Hz sind in
den neuen Mini Pixel Controller 2. Generation eingeflossen. Als Hauptprozessor
kommt ein 32Bit ARM Prozessor Cortex M0 mit 48MHz und DMA zum Einsatz.
Viele weitere LEDs unterstützen das
WS2812 Protokoll. Auch 12V LEDs da diese mit einem 5V TTL Signal
angesteuert werden. Wenn diese LEDs aber angesteuert werden sollen,
benötigt man für den MiPiCon eine 5V Spannung. Diese kann mit einen
Spannungsregler z.B. 78S05 etc. aus den 12V erzeugt werden.
Die Leiterkarten sind industriell gefertigt, durchkontaktiert und mit Lötstopplack versehen.
Lieferumfang
• Leiterkarte 13,5mm x 72mm mit SMD Bauteilen, Stecker und Buchse wie auf dem Foto dargestellt! Mini Pixel Controller Projekt
Das AVR Node ist ein PC <-> DMX Interface mit einem DMX Universum.
Dieses Modul arbeitet aber nicht wie so oft an einem USB Port sondern
wird an das LAN (Local Area Network) angeschlossen. Dieses erfolgt
entweder über ein Switch, oder direkt mit einem Crossoverkabel an der
Netzwerkbuchse des heimischen PCs. Das Art-Net Protokoll welches auf
UDP/IP basiert wurde von der Firma „Artistic Licence“ spezifiziert und
ist frei verfügbar. Da es sich quasi als Standard durchgesetzt hat
unterstützen viele Programme das Art-Net Protokoll, somit entfallen
proprietäre Treiber für das Modul.
Unterschied AVR Node – DMX Ethernet Box: Das AVR Node
richtete sich an Hobbybastler die einen günstigen Einstieg in die DMX
Welt suchen. Beflügelt von dem Erfolg des AVR Nodes in den letzten
Jahren, und der Anschaffung eines Bestückungsautomaten wurde noch die DMX Ethernet Box auf SMD Basis entwickelt. Diese hat den gleichen Funktionsumfang wie das AVR Node,
wird aber fertig bestückt (bis auf einen Stecker) und getestet
angeboten. Ein fertiges Gehäuse für die DMX Ethernet Box rundet das
Angebot ab. Durch die galvanische Trennung beider Nodes wird eine
Beschädigung des Rechners ausgeschlossen. Inzwischen gibt es auch eine
neue Software ausschließlich für die DMX Ethernet Box, die die DMX
Ethernet Box um die RDM Funktion erweitert.
Der AVR Node Bausatz beinhaltet den programmierten ATmega328 die AVR
Node Leiterplatte, sowie alle zur Bestückung benötigten Bauteile (siehe
oben unter Matterialliste). Das Bild zeigt eine fertig aufgebaute
Leiterplatte, geliefert wird aber ein vollständiger Bausatz.
Mit Ethernet Bootloader (Update via Netzwerk)
Die IP Adresse ist 192.168.0.91 und kann individuell geändert werden!
Das AVR Node wird von folgenden Apps unterstützt:
•DMXControl 2/3
•Luminair (Apple iPhone/iPad)
•MA DOT2 on PC
•LightingPad (Apple iPhone/iPad)
•ArtNet DMX Controller (Android)
•Madrix
•DMX-Workshop
•FreeStyler
•PixelInvaders
•PC_DIMMER
•...usw.....
Link zum Projekt
39,99 €*
