Das RDM DMX Quad Analog 0-10Volt Modul wurde zur Ansteuerung elektrischer Geräte mit 0-10V oder 1-10V Steuereingängen entwickelt. An seinen vier Ausgängen stehen jeweils einem DMX Kanal zugeordnet, ein Analogsignal mit 0-10V oder 1-10V Ausgangsspannung zur Verfügung. Die Einstellungen erfolgen dabei über das Display und den drei Tasten. Technische Daten: Spannungsbereich: 12V 200mA 4 Analoge Ausgänge (0...+10Volt oder 1...+10Volt max. Last 10mA) Eingang RDM / DMX512 Gammakorrektur 0.1 – 9.9 (12 Bit DAC) und Signalinvertierung Einstellungen erfolgen über 7 Segment Anzeige und Taster kompaktes Hutschienengehäuse Gewicht: 160g Abmessungen (L x B x H): 90mm / 71mm / 64m Lieferumfang:RDM DMX Quad Analog 0-10Volt Modul im Hutschienengehäuse

Der Mini Pixel Controller hierbei handelt es sich um eine SMD- vorbestückte Leiterplatte. Lediglich Buchsen und Stecker müssen eingelötet werden. Der Prozessor ein ATmega328P ist schon für APA102/WS2801/WS2811/WS2812/WS2812B RGB / RGBW Strips programmiert, über JP1 und JP2 kann der Strip Typ eingestellt werden. Die Leiterkarten sind industriell gefertigt, durchkontaktiert und mit Lötstopplack versehen. Lieferumfang • Leiterkarte 18,5mm x 72,5mm mit SMD Bauteilen, Stecker und Buchse wie auf dem Foto dargestellt! Mini Pixel Controller Projekt

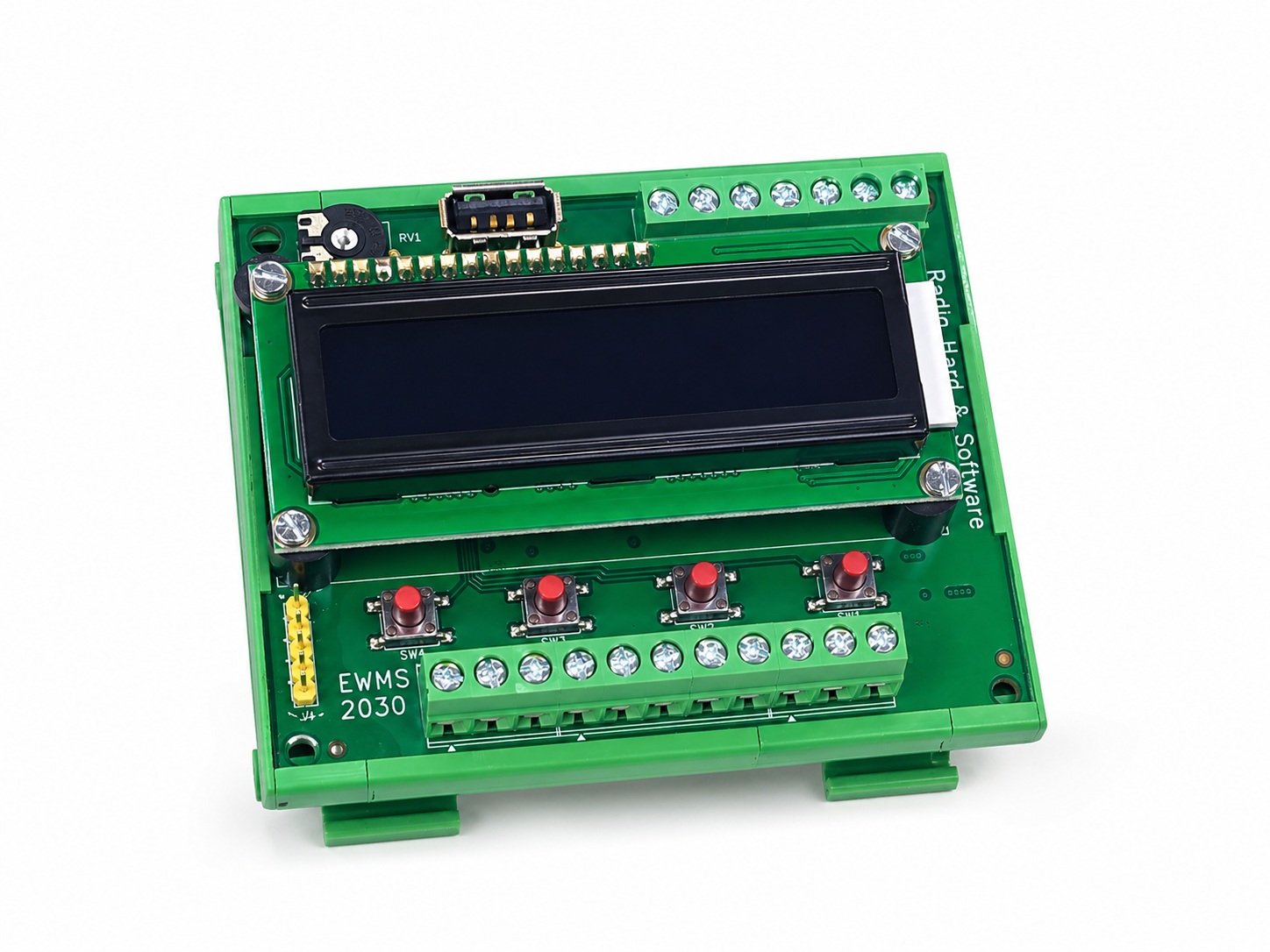

Der EWMS 2030 ist ein kompakter DMX Recorder, Player und Signalverteiler für professionelle Lichtsteuerungen. Das Gerät ermöglicht das Aufzeichnen, Speichern und automatische Wiedergeben von DMX-Daten – ideal für feste Installationen, Events oder Anwendungen ohne dauerhaftes Lichtpult. Funktionen DMX Thru – direkte Weiterleitung des Eingangssignals Record – DMX-Daten auf SD-Karte aufzeichnen Play – gespeicherte Szenen wiedergeben Autoplay – automatische Wiedergabe beim Einschalten Repeat – Wiedergabe einmalig oder in Schleife Trigger-Eingänge für automatische Aktionen DMX-gesteuerte Dateiauswahl DMX-Master zur Steuerung der Wiedergabe Technische Daten Betriebsspannung: 12 V DC Stromaufnahme: ca. 50–100 mA DMX Ein- und Ausgang (RS485) MicroSD-Karte für Speicherung 2×16 Zeichen LCD Anzeige 4 Tasten zur Bedienung 4× WS2812 LED-Ausgänge Typische Anwendungen Automatische Lichtsteuerung ohne Lichtpult Wiederkehrende Veranstaltungen Show- und Szenenwiedergabe Triggergesteuerte Beleuchtung Test- und Demonstrationsaufbauten Hinweis: Für Aufnahme- und Speicherfunktionen ist eine MicroSD-Karte erforderlich. Dokumentation: Handbuch als PDF herunterladen

Das AVR Node ist ein PC <-> DMX Interface mit einem DMX Universum. Dieses Modul arbeitet aber nicht wie so oft an einem USB Port sondern wird an das LAN (Local Area Network) angeschlossen. Dieses erfolgt entweder über ein Switch, oder direkt mit einem Crossoverkabel an der Netzwerkbuchse des heimischen PCs. Das Art-Net Protokoll welches auf UDP/IP basiert wurde von der Firma „Artistic Licence“ spezifiziert und ist frei verfügbar. Da es sich quasi als Standard durchgesetzt hat unterstützen viele Programme das Art-Net Protokoll, somit entfallen proprietäre Treiber für das Modul. Unterschied AVR Node – DMX Ethernet Box: Das AVR Node richtete sich an Hobbybastler die einen günstigen Einstieg in die DMX Welt suchen. Beflügelt von dem Erfolg des AVR Nodes in den letzten Jahren, und der Anschaffung eines Bestückungsautomaten wurde noch die DMX Ethernet Box auf SMD Basis entwickelt. Diese hat den gleichen Funktionsumfang wie das AVR Node, wird aber fertig bestückt (bis auf einen Stecker) und getestet angeboten. Ein fertiges Gehäuse für die DMX Ethernet Box rundet das Angebot ab. Durch die galvanische Trennung beider Nodes wird eine Beschädigung des Rechners ausgeschlossen. Inzwischen gibt es auch eine neue Software ausschließlich für die DMX Ethernet Box, die die DMX Ethernet Box um die RDM Funktion erweitert. Der AVR Node Bausatz beinhaltet den programmierten ATmega328 die AVR Node Leiterplatte, sowie alle zur Bestückung benötigten Bauteile (siehe Matterialliste). Das Bild zeigt eine fertig aufgebaute Leiterplatte, geliefert wird aber ein vollständiger Bausatz. Mit Ethernet Bootloader (Update via Netzwerk) Die IP Adresse ist 192.168.0.91 und kann individuell geändert werden! Das AVR Node wird von folgenden Apps unterstützt: •DMXControl 2/3 •Luminair (Apple iPhone/iPad) •MA DOT2 on PC •LightingPad (Apple iPhone/iPad) •ArtNet DMX Controller (Android) •Madrix •DMX-Workshop •FreeStyler •PixelInvaders •PC_DIMMER •...usw..... Link zum Projekt

Kleiner DMX LED Controiller mit 6 Channel Technische Daten:Betriebsspannung 12 - 24 Volt6 Ausgabekanälemax. 5A Ausgangsstrom pro Kanal, CMOS Open-Drainkonstant Spannung / PWMArbeitstemperatur: -10-60°CDMX / RDMkleine Abmessung von nur 30mm x 40mm Unterstützte RDM Commandos:DISC_UNIQUE_BRANCHDISC_MUTEDISC_UN_MUTEDEVICE_INFODMX_START_ADDRESSIDENTIFY_DEVICEDEVICE_MODEL_DESCRIPTIONMANUFACTURER_LABELDEVICE_LABELSUPPORTED_PARAMETERSSOFTWARE_VERSION_LABEL

Der RADIG Digital LED Controller wurde für anspruchsvolle LED-Installationen, Architekturbeleuchtung, Bühnenanwendungen, Messebau und individuelle Lichtprojekte entwickelt.Über Art-Net 4 oder sACN/E1.31 empfängt der Controller die Lichtdaten per 100-Mbit/s-Ethernet oder WLAN. Acht unabhängig konfigurierbare Ausgänge ermöglichen die parallele Ansteuerung umfangreicher Pixelinstallationen.Universum, Startkanal, Pixelanzahl und Farbreihenfolge können für jeden Ausgang individuell eingestellt werden. Die integrierte Weboberfläche bietet Zugriff auf Konfiguration, Live-Status, Diagnose und Firmware-Updates – direkt im Browser und ohne zusätzliche Spezialsoftware.Bei WS2811 und WS2812B wurden bis zu 341 RGB-Pixel je Ausgang beziehungsweise insgesamt 2.728 Pixel erfolgreich getestet. Bei voller Auslastung mit 16 Universen und 2.728 RGB-Pixeln erreichte der Controller im Praxistest 44 Bilder pro Sekunde ohne Paket- oder Ausgabeverluste.Bei kurzen LED-Ketten sind – abhängig von Pixeltyp, Pixelanzahl und Konfiguration – Bildraten von bis zu 300 FPS möglich.ProdukteigenschaftenAcht parallel arbeitende LED-AusgängeArt-Net 4 und sACN/E1.31100-Mbit/s-EthernetWLAN mit 2,4 GHzUnterstützung für WS2811 und WS2812BUnterstützung für APA102 über Daten-/TaktpaareBis zu 2.728 getestete RGB-PixelIndividuelle Universe- und StartkanalzuordnungEinstellbare Pixelanzahl je AusgangFarbreihenfolgen RGB, RBG, GRB, GBR, BRG und BGRAutomatische, manuelle und protokollbasierte SynchronisierungResponsive WeboberflächeLive-Anzeige von Netzwerk-, Paket- und AusgangsstatusFirmware- und Weboberflächen-Updates über den BrowserRobustes HutschienengehäuseFür feste Installationen und professionelle LED-ProjekteTechnische DatenEigenschaftWertMikrocontrollerESP32-S3Versorgungsspannung12 V DCEigenstromaufnahmemaximal 150 mA, ohne LED-LastNetzwerk100-Mbit/s-EthernetWLAN2,4 GHzNetzwerkprotokolleArt-Net 4, sACN/E1.31LED-Ausgänge8LED-TypenWS2811, WS2812B, APA102Maximale getestete Pixelzahl2.728 RGB-PixelWS2811/WS2812Bbis zu 341 Pixel je AusgangAPA102bis zu 682 Pixel je Daten-/TaktpaarFarbreihenfolgenRGB, RBG, GRB, GBR, BRG, BGRMontageHutschieneKonfigurationWebbrowserSchutzartIP20, für InnenräumeWichtiger Hinweis zur StromversorgungDer Controller versorgt die angeschlossenen LED-Strips nicht mit deren Laststrom. Die LED-Stromversorgung muss entsprechend der Betriebsspannung, Pixelanzahl und maximalen Leistungsaufnahme separat dimensioniert werden.Controller, LED-Netzteile und LED-Strips müssen eine gemeinsame Masseverbindung besitzen. Installation und Anschluss dürfen nur im spannungsfreien Zustand erfolgen.Lieferumfang1 × RADIG Digital LED Controller1 × HutschienengehäuseDeutsche und englische Bedienungsanleitung als PDFNetzteil, LED-Strips und Netzwerkkabel sind nicht im Lieferumfang enthalten.Geeignete AnwendungenArchitektur- und FassadenbeleuchtungBühnen- und VeranstaltungstechnikMesse- und LadenbauLichtkunst und EffektbeleuchtungFestinstallationenModellbau und AusstellungsprojekteIndividuelle WS2812- und APA102-Anwendungen

Der DMX RGB LED Strip Controller Bausatz beinhaltet die DMX RGB LED Strip Controller Leiterplatte, sowie den programmierten ATtiny2313 und alle zur Bestückung benötigten Bauteile. (Das Bild zeigt eine fertig aufgebaute Leiterplatte, geliefert wird aber ein vollständiger Bausatz wie im dritten Bild zu sehen.) Im Bausatz sind keine RGB LEDs enthalten! Link zum Projekt

Beim Quad LED PWM Controller handelt es sich um eine SMD- bestückte Leiterplatte. Technische Daten: Eingangssignal: DMX / RDM16 Bit PWM für super smoothe AnimationenPWM Frequenz einstellbar von 1 – 30 kHzSpannungsbereich: 12-24VDMX-Adressen: 4/88 und 16-Bit ModiDimkurve einstellbar (Gamma von 0,1 - 9,9)Anschluss via KabelklemmenAusgang: 4 x 3AAbmessungen: 43,5 x 72mm32Bit ARM Cortex M3 ProzessorHutschienenmontage Lieferumfang:SMD- bestückte LeiterplatteHutschienengehäuse
