DMX-Shop und Elektronik von Ulrich Radig
Im Shop finden Sie DMX-Controller, Art-Net Interfaces, LED-Controller, Bausätze und Elektronikprodukte aus eigener Entwicklung. Schwerpunkte sind praxistaugliche Lösungen für Lichttechnik, LED-Projekte und professionelle DMX-Anwendungen.
Unsere Schwerpunkte:
Der Fokus liegt auf DMX-Produkten, Art-Net Interfaces, LED-Controllern, Elektronik-Bausätzen und ausgewählten RHS Projekten. Im Shop finden Sie sowohl fertige Produkte als auch Lösungen für eigene technische Anwendungen.
Auch kundenspezifische Entwicklungen und OEM-Produkte sind möglich.
Neuheiten

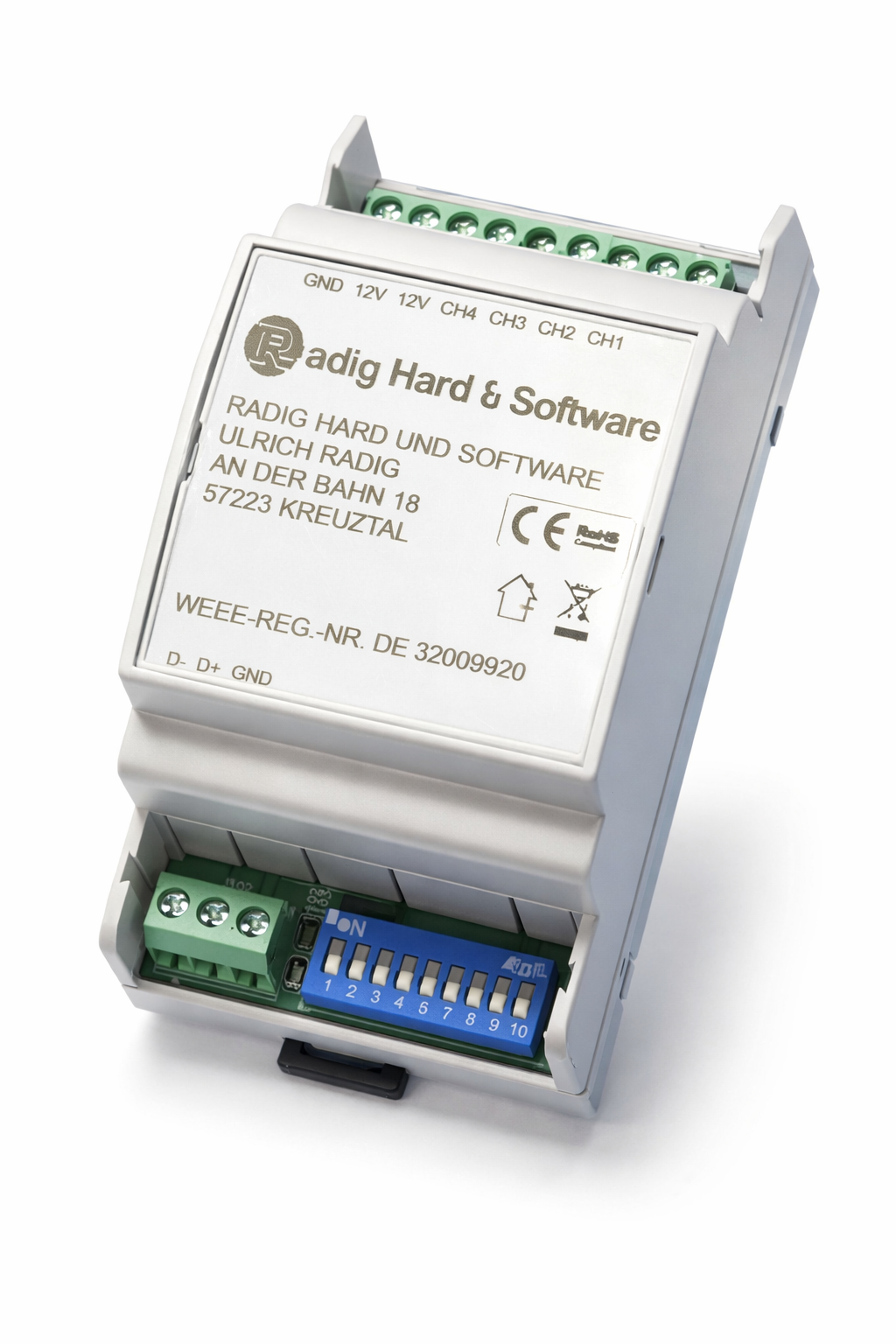

Dieser 4-Kanal RDM DMX LED Controller für RGBW-LED-Strips ist die zuverlässige Lösung für professionelle Lichtanwendungen. Mit max. 4 Ampere pro Kanal, 16-Bit PWM-Dimmung und 1 kHz PWM-Frequenz ermöglicht er eine absolut flimmerfreie Steuerung – auch bei langsamen Farbverläufen. Der Controller ist für LED-Strips mit gemeinsamer Anode (+) ausgelegt und nutzt Low-Side-Schaltausgänge für saubere Masse-Schaltung. Dank DMX512 und RDM lässt sich die Startadresse entweder per DIP-Schalter oder direkt über das Lichtpult einstellen.Technische Highlights: 4 Kanäle mit je max. 4 A Ausgangsstrom 12V / max. 24V DC Betriebsspannung 16-Bit PWM bei 1 kHz DMX512 & RDM Unterstützung Low-Side schaltende Ausgänge Status-LEDs für Power & DMX DMX-Adresse per DIP-Schalter oder RDM Lieferumfang: 4-Kanal DMX LED Controller – RGBW Hutschienengehäuse 3TEBedienungsanleitung

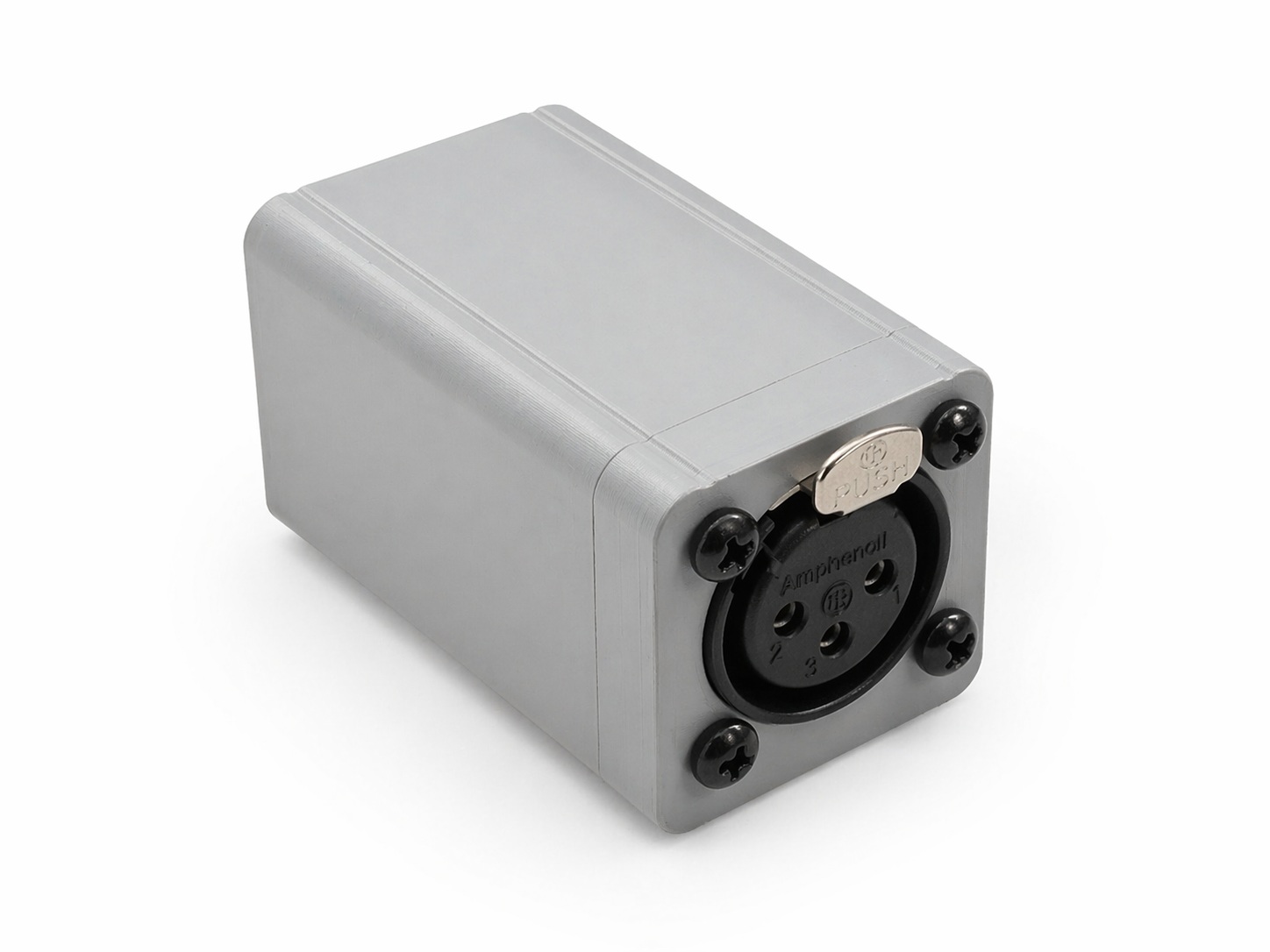

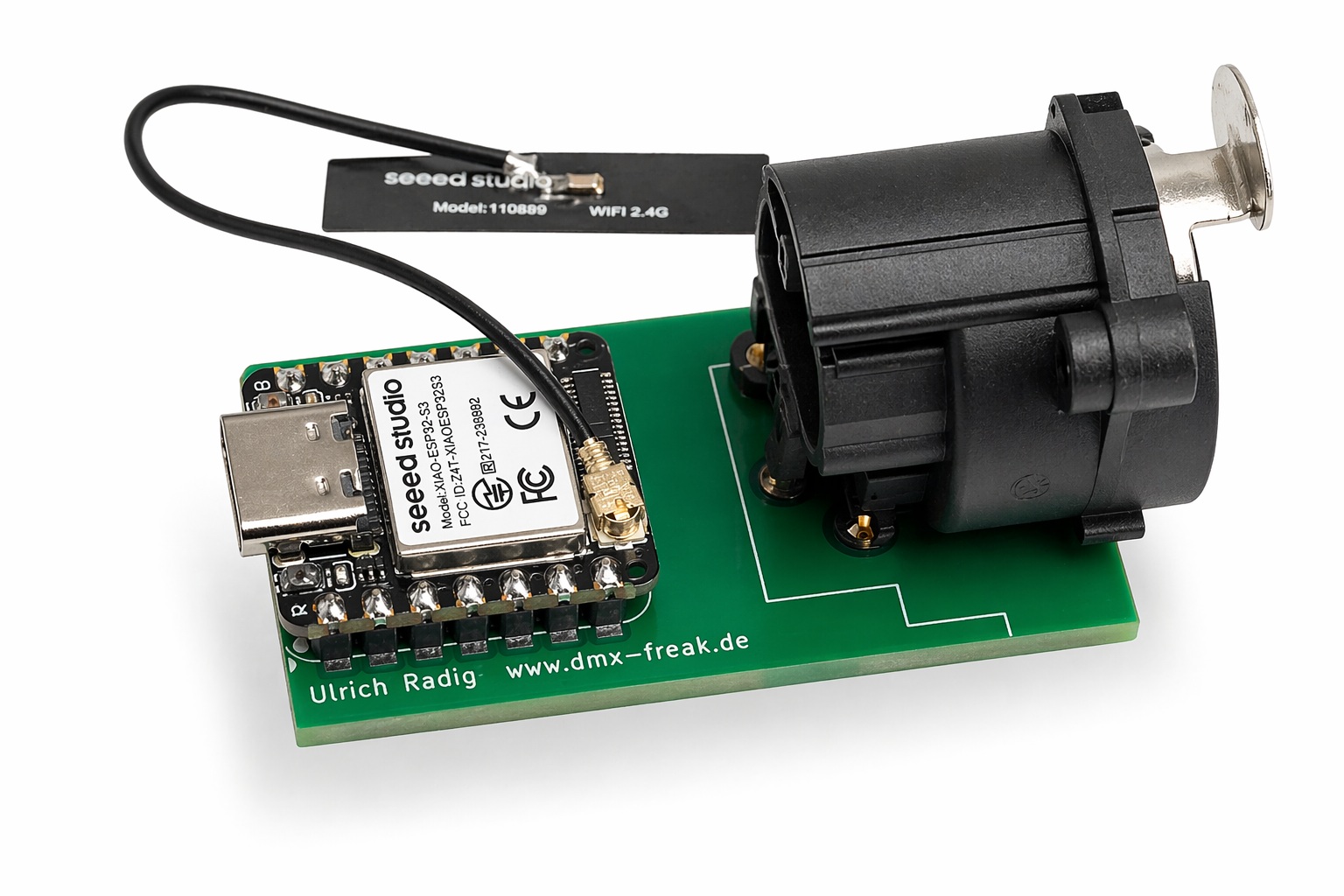

ESP32 WLAN DMX / RDM Node - Art-Net und sACN Bausatz Kompakter WLAN-DMX-Node auf Basis eines ESP32-S3: wahlweise als DMX-Ausgang oder mit Firmware v2.17 als DMX-Eingang. Der Node empfängt Art-Net oder sACN/E1.31 über WLAN und gibt die Kanalwerte als DMX512 über XLR aus. Im DMX-Ausgangsbetrieb stehen zusätzlich RDM Forward und Discovery über Art-Net zur Verfügung. Mit Firmware v2.17 kann der Node auch ein DMX-Signal empfangen und die Kanalwerte ins Netzwerk senden. Betriebsart, Universum und Netzwerkeinstellungen werden bequem über die integrierte Weboberfläche ausgewählt. DMX Input mit Firmware v2.17 Im Eingangsmodus werden die Daten eines angeschlossenen DMX-Senders, beispielsweise eines Lichtpults, über WLAN weitergegeben: Art-Net: einstellbare Ziel-IP oder Broadcast sACN/E1.31: Übertragung per Multicast Der DMX-Anschluss arbeitet entweder als Eingang oder als Ausgang, nicht gleichzeitig in beide Richtungen. Im DMX-Eingangsmodus ist RDM deaktiviert. Je nach Steckverbindung des DMX-Senders ist ein passendes XLR-Adapterkabel erforderlich. DMX-WLAN-Brücke mit zwei Nodes Mit zwei Nodes lässt sich eine DMX-Strecke über WLAN überbrücken. Der erste Node empfängt das Signal des DMX-Pults und sendet die Kanalwerte über Art-Net oder sACN. Der zweite Node empfängt die Netzwerkdaten und gibt sie wieder als DMX aus. DMX-Pult > Node 1: DMX-Eingang > WLAN > Node 2: DMX-Ausgang > DMX-Geräte Den ersten Node mit Firmware v2.17 als DMX-Eingang konfigurieren und mit dem DMX-Pult verbinden. Beide Nodes mit demselben Netzwerk verbinden und auf dasselbe Protokoll und Universum einstellen. Bei Art-Net-Unicast am ersten Node die IP-Adresse des zweiten Nodes als Ziel eintragen. Den zweiten Node im DMX-Ausgangsbetrieb verwenden und die DMX-Geräte anschließen. RDM wird über diese Brücke nicht übertragen. Für die WLAN-Brücke werden zwei Nodes benötigt. Dieses Angebot umfasst einen Bausatz. Firmware-Auswahl v2.15 - Stable Bewährte Version für den Netzwerk-zu-DMX-Ausgangsbetrieb mit Art-Net, sACN und RDM-Funktionen über Art-Net. Diese Version bietet keinen DMX-Eingangsmodus. v2.17 - mit DMX Input Enthält zusätzlich den DMX-Eingangsmodus mit Art-Net- oder sACN-Ausgabe sowie Fehlerkorrekturen beim RDM-Antwortempfang und bei der Aktualisierung der Kanalwerte in der Weboberfläche. Beide Versionen stehen im ESP-Web-Installer zur Auswahl. Die Installation erfolgt über USB direkt in Chrome oder Edge, ohne Entwicklungsumgebung. Produkteigenschaften ESP32-S3 mit integriertem WLAN WLAN mit 2,4 GHz, IEEE 802.11 b/g/n Art-Net und sACN/E1.31 1 DMX-Universum mit bis zu 512 Kanälen DMX512 über XLR Wahlweise DMX-Ausgang oder DMX-Eingang ab Firmware v2.17 Art-Net-Ausgabe mit einstellbarer Ziel-IP oder Broadcast sACN-Ausgabe per Multicast RDM Forward und Discovery im Ausgangsbetrieb über Art-Net Integrierte Weboberfläche zur Konfiguration Firmware-Updates über den Browser Automatische Wiederverbindung mit dem gespeicherten WLAN Versorgung über 5 V USB-C DMX-Lichtsteuerung direkt vom Tablet Der WLAN DMX / RDM Node ist kompatibel mit der Android-App Radig DMX Control. Damit lassen sich im DMX-Ausgangsbetrieb bis zu 512 Kanäle über ein Android-Tablet oder Smartphone steuern, ohne zusätzliches Hardware-DMX-Pult. Die App ist separat über den Google Play Store erhältlich und nicht Bestandteil dieses Bausatzes. Bausatz Die Platine ist bereits SMD-bestückt. Es müssen nur noch das ESP32-S3-Modul und die XLR-Buchse eingelötet werden. Es handelt sich um einen Bausatz. Lötarbeiten sind erforderlich. Grundkenntnisse in Elektronik und Löten werden vorausgesetzt. Lieferumfang 1 x ESP32 WLAN DMX / RDM Node Platine, SMD-bestückt 1 x ESP32-S3-Modul 1 x XLR-Buchse 1 x Antenne 1 x Gehäuse Anleitung Hinweise zur Inbetriebnahme Die Konfiguration erfolgt über die Weboberfläche. Diese wird mit http:// und der jeweiligen IP-Adresse des Nodes aufgerufen. DMX-Geräte werden in Reihe angeschlossen. Am Ende der DMX-Leitung ist ein 120-Ohm-DMX-Terminator vorzusehen. Geeignete Anwendungen DMX-Ausgabe aus Lichtsoftware über WLAN Lichtsteuerung per Smartphone oder Tablet Einspeisen eines DMX-Pults in ein Art-Net- oder sACN-Netzwerk DMX-WLAN-Brücke mit zwei Nodes DMX-Tests und RDM-Konfiguration im Ausgangsbetrieb Bühne, Events, Installationen und Hobbyprojekte Entwickelt in Deutschland Radig Hard & Software Art-Net (TM) Designed by and Copyright Artistic Licence Holdings Ltd.
Der EWMS 2030 ist ein kompakter DMX Recorder, Player und Signalverteiler für professionelle Lichtsteuerungen. Das Gerät ermöglicht das Aufzeichnen, Speichern und automatische Wiedergeben von DMX-Daten – ideal für feste Installationen, Events oder Anwendungen ohne dauerhaftes Lichtpult. Funktionen DMX Thru – direkte Weiterleitung des Eingangssignals Record – DMX-Daten auf SD-Karte aufzeichnen Play – gespeicherte Szenen wiedergeben Autoplay – automatische Wiedergabe beim Einschalten Repeat – Wiedergabe einmalig oder in Schleife Trigger-Eingänge für automatische Aktionen DMX-gesteuerte Dateiauswahl DMX-Master zur Steuerung der Wiedergabe Technische Daten Betriebsspannung: 12 V DC Stromaufnahme: ca. 50–100 mA DMX Ein- und Ausgang (RS485) MicroSD-Karte für Speicherung 2×16 Zeichen LCD Anzeige 4 Tasten zur Bedienung 4× WS2812 LED-Ausgänge Typische Anwendungen Automatische Lichtsteuerung ohne Lichtpult Wiederkehrende Veranstaltungen Show- und Szenenwiedergabe Triggergesteuerte Beleuchtung Test- und Demonstrationsaufbauten Hinweis: Für Aufnahme- und Speicherfunktionen ist eine MicroSD-Karte erforderlich. Dokumentation: Handbuch als PDF herunterladen

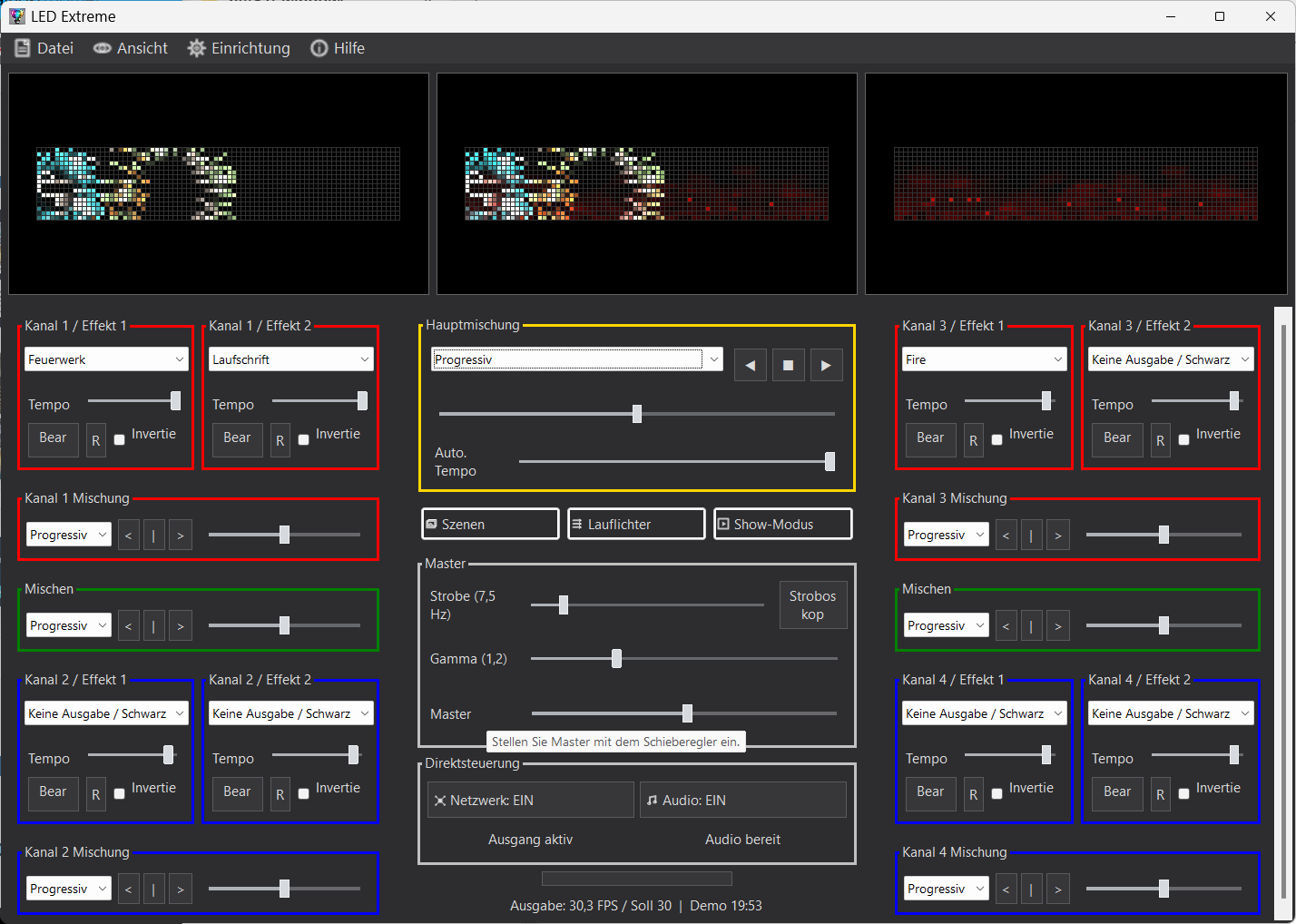

LEDExtreme Personal-LizenzDie dauerhafte Lizenz für die private Nutzung von LEDExtreme. Sie hebt das 20-Minuten-Limit der Hardwareausgabe auf.Vor dem Kauf ausführlich testen: Die kostenlose LEDExtreme-Demo enthält die vollständige Bedienoberfläche. Art-Net, sACN und TPM2 können bei jedem Programmstart 20 Minuten lang praktisch getestet werden. Vorschau, Bearbeitung und Projektverwaltung bleiben anschließend weiter nutzbar. So können Matrix, Effekte, Patching und die Verbindung zur eigenen Hardware in Ruhe geprüft werden – ohne die Katze im Sack zu kaufen.Lizenz: Nach dem Kauf wird die Installations-ID übermittelt. Radig Hard & Software erstellt daraus eine digital signierte und rechnergebundene .lic-Datei. Die Lizenz selbst bleibt dauerhaft gültig. Kostenlose Updates sind für zwölf Monate ab Kauf enthalten; danach kann die zuletzt erhaltene Version zeitlich unbegrenzt weiterverwendet werden.System: Windows 10 oder Windows 11, 64 Bit. Unterstützte Ausgaben: Art-Net, sACN und TPM2.Kostenlose Demo herunterladen Benutzerhandbuch öffnenNutzungsumfang: Die Personal-Lizenz gilt für die private Nutzung und für private Veranstaltungen mit bis zu 100 Personen. Für gewerbliche Nutzung oder Veranstaltungen mit mehr als 100 Personen ist die Professional-Lizenz erforderlich.

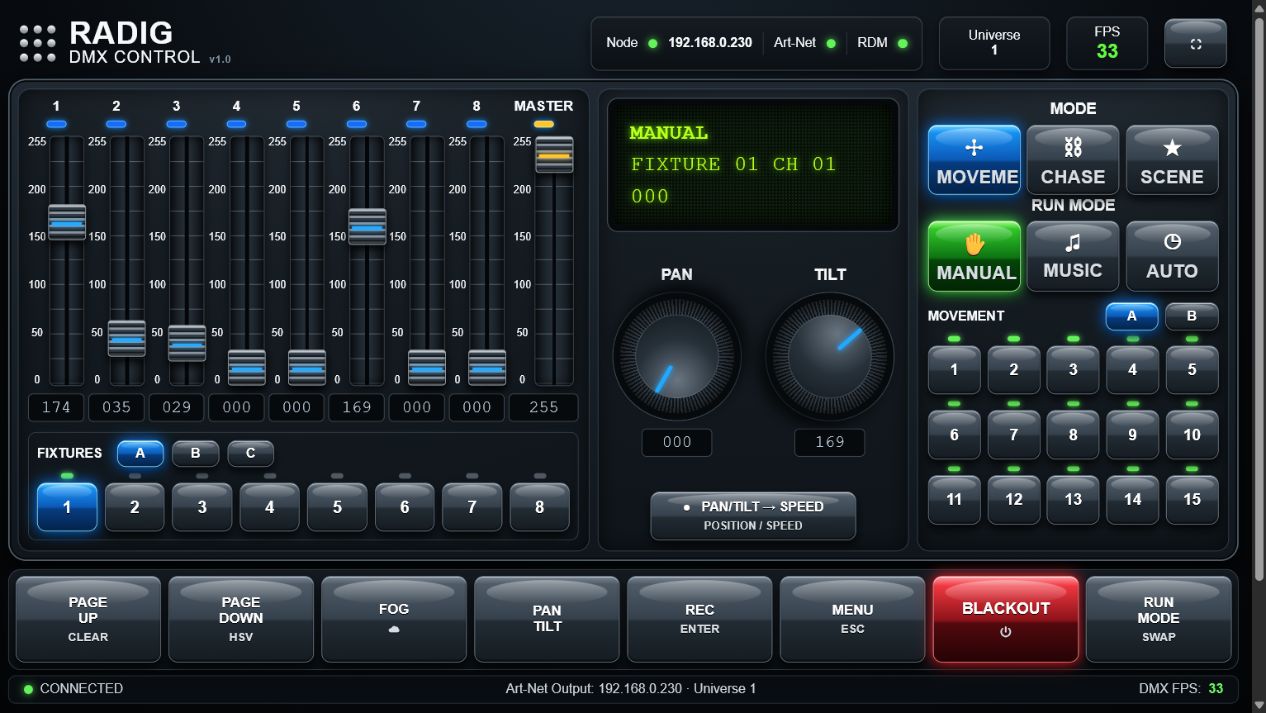

Radig DMX Control – PC-VersionHier im Webshop kaufen Sie die PC-Version für Windows, Linux und Raspberry Pi. Die eigenständige Android-App erhalten Sie separat über Google Play.Radig DMX Control ist eine professionelle, browserbasierte Lichtsteuerungssoftware für Windows, Linux und Raspberry Pi. Die Bedienoberfläche orientiert sich an einem klassischen DMX-Lichtpult und eignet sich für Moving Heads, LED-Scheinwerfer, Dimmer, Nebelmaschinen und weitere DMX-Geräte. Die DMX-Ausgabe erfolgt per Art-Net 4 als Unicast über den Standardport UDP 6454. Unterstützte Art-Net-Nodes werden automatisch im Netzwerk gefunden. Ändert sich die IP-Adresse eines bekannten Nodes, kann die Software ihn anhand seiner MAC-Adresse wiedererkennen. Die englischsprachige Bedienoberfläche kann lokal oder von einem Tablet beziehungsweise iPad im selben Netzwerk geöffnet werden. Auch als separate Android-App erhältlichSie möchten Ihr Licht direkt vom Android-Tablet steuern? Die Android-App benötigt keinen zusätzlichen PC oder Server. 2 Stunden kostenlos testen, danach einmalig per In-App-Kauf freischalten. Kein Abo.Zur Android-App im Google Play StoreDie Android-App ist nicht Bestandteil dieses Shop-Artikels. Download und Freischaltung erfolgen über Google Play.PC-Version: Funktionen Ein DMX-Universum mit 512 Kanälen Art-Net 4 Unicast mit 33 Bildern pro Sekunde Automatische Art-Net-Node-Erkennung 24 Fixtures mit bis zu 34 frei konfigurierbaren Kanälen Frei zuweisbare PAN-, TILT-, Dimmer- und Effektkanäle Manuelle Fader- und Encodersteuerung 30 Szenenspeicher und 30 programmierbare Chases Manuelle, automatische und musikgesteuerte Wiedergabe Bewegungs- und Farbeffekte RDM Discovery, Identify und Änderung der DMX-Startadresse Blackout- und Nebelmaschinensteuerung 15 Projektspeicherplätze sowie JSON-Datensicherung Bedienung über Desktop, iPad oder Tablet Deutsche Bedienungsanleitung Testversion und Lizenz der PC-Version Die Testversion kann insgesamt zehn Stunden tatsächliche Programmlaufzeit genutzt werden. Eine Lizenz lässt sich jederzeit - auch bereits während der Testphase - aktivieren. Systemvoraussetzungen Windows, Linux oder Raspberry Pi Node.js 20 oder neuer Netzwerkfähiger Art-Net-Node Moderner Webbrowser Gemeinsames Netzwerk für Steuerrechner, Bediengerät und Art-Net-Node Hinweis: Art-Net-Node, DMX-Geräte und weiteres Zubehör sind nicht im Lieferumfang enthalten. Die RDM-Funktionen setzen einen kompatiblen, RDM-fähigen Art-Net-Node voraus.
