AVR Node Bausatz
Produktinformationen "AVR Node Bausatz "
Unterschied AVR Node – DMX Ethernet Box: Das AVR Node richtete sich an Hobbybastler die einen günstigen Einstieg in die DMX Welt suchen. Beflügelt von dem Erfolg des AVR Nodes in den letzten Jahren, und der Anschaffung eines Bestückungsautomaten wurde noch die DMX Ethernet Box auf SMD Basis entwickelt. Diese hat den gleichen Funktionsumfang wie das AVR Node, wird aber fertig bestückt (bis auf einen Stecker) und getestet angeboten. Ein fertiges Gehäuse für die DMX Ethernet Box rundet das Angebot ab. Durch die galvanische Trennung beider Nodes wird eine Beschädigung des Rechners ausgeschlossen. Inzwischen gibt es auch eine neue Software ausschließlich für die DMX Ethernet Box, die die DMX Ethernet Box um die RDM Funktion erweitert.

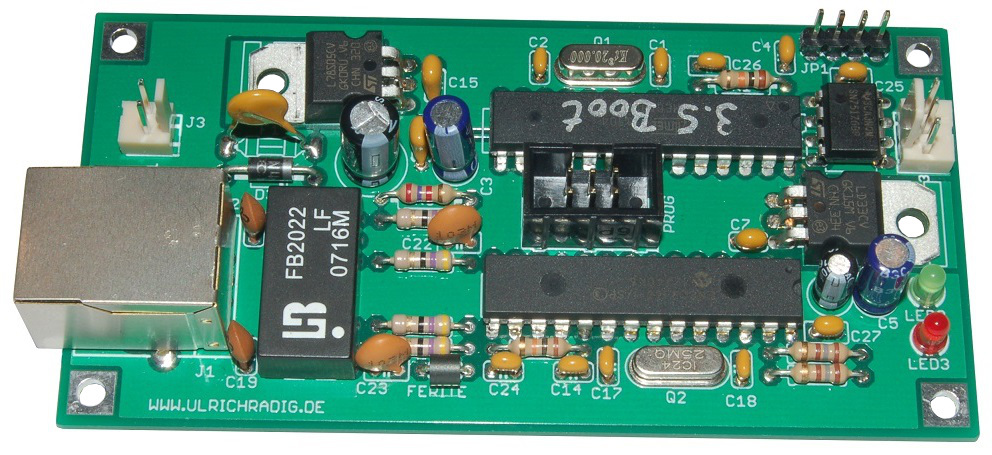

Der AVR Node Bausatz beinhaltet den programmierten ATmega328 die AVR Node Leiterplatte, sowie alle zur Bestückung benötigten Bauteile (siehe oben unter Matterialliste). Das Bild zeigt eine fertig aufgebaute Leiterplatte, geliefert wird aber ein vollständiger Bausatz.
Mit Ethernet Bootloader (Update via Netzwerk)
Die IP Adresse ist 192.168.0.91 und kann individuell geändert werden!
Das AVR Node wird von folgenden Apps unterstützt:
•DMXControl 2/3
•Luminair (Apple iPhone/iPad)
•MA DOT2 on PC
•LightingPad (Apple iPhone/iPad)
•ArtNet DMX Controller (Android)
•Madrix
•DMX-Workshop
•FreeStyler
•PixelInvaders
•PC_DIMMER
•...usw.....
Link zum Projekt
Anmelden
2 Bewertungen
5. November 2025 17:37
Weiter so!
ich kann mich meinem Vorschreiber nicht ganz anschließen. Sicherlich der Bausatz ist nicht der einfachste, begründet durch eine fehlende Bauanleitung und detaillierte Erklärung wie man es von anderen Bausätzen kennt, aber hat man sich durch das Gewirr von Kondensatoren durchgearbeitet, kommt man eigentlich recht schnell mit den Widerständen klar und kann sich dann voll auf den IC's austoben. In einem meiner Fälle gab es zudem einen Haufen extra Bauteile, besonders im Bereich Kondensatoren die es wirklich erschwert haben, selbst für mich einem erfahrenem Löter. konkret ging es darum das 9x 100nF als orangen- Kapsel mit der Aufschrift 104 zu suchen sind mit einem Rasterabstand von 2,54mm und 2 blaue mit einem Rasterabstand 5mm die auch nur an 2 stellen passen und schon löst sich dann auch der Rest mit 103 für 10nf und 102 für 1nf sehr schnell auf. SMD gibt es da nicht, das ein zigste sind die kleinen Kontaktflächen wie am Stecker. Wenn man jedoch ein dünnes Lötzinn hat ist dieses für gewisse Lötaufgaben von Vorteil. Wer mehr davon bauen will, ein SPI Programmer ist ausreichend. Habe gerade die Erfahrung gemacht beim Quad Node das ich hierzu einen PDI fähigen Programmer benötige um eigene Änderungen zu realisieren
31. Oktober 2025 20:00
Perfekt!
Ich habe den Bausatz heute erhalten. Mit einigen Unterbrechungen habe ich das Gerät zusammen gelötet und würde vermuten, dass es ohne Unterbrechung in einer halben Stunde erledigt ist. Wenn man sich die ZIP Datei von der Homepage runterlädt, ist dort alles beschrieben und man hat keine Probleme bei der Zuordnung der Bauteile. Mein Gerät funktionierte auf Anhieb und nun kann ich die statischen Lichterketten auch mit xLights steuern. Die Weihnachtssaison kann beginnen und ich bin super glücklich mit dem Bausatz.
Zubehör

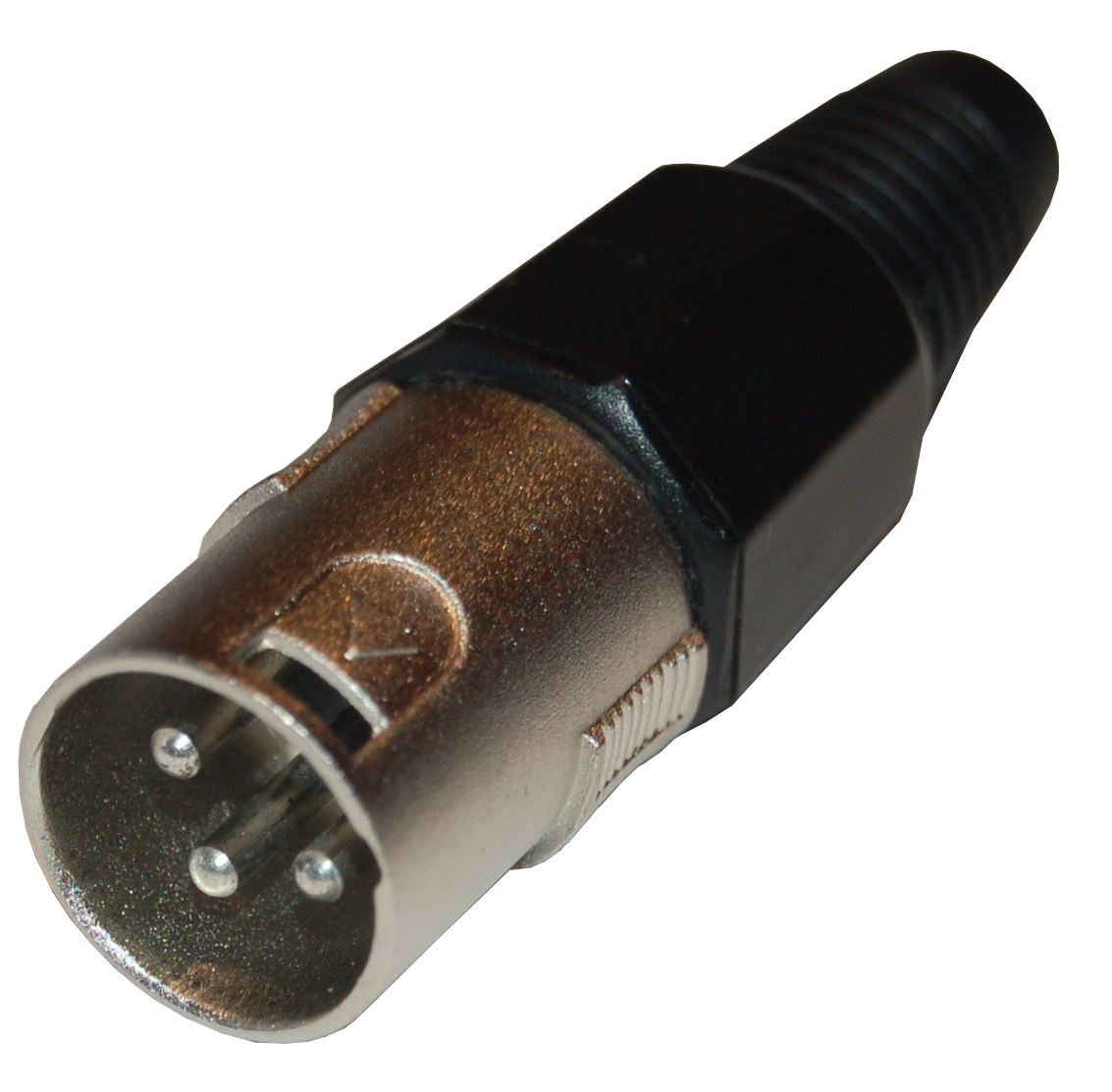

XLR Stecker FC6130 Audio Plug 3 APM/M (3PIN MALE) 3 Pin Male

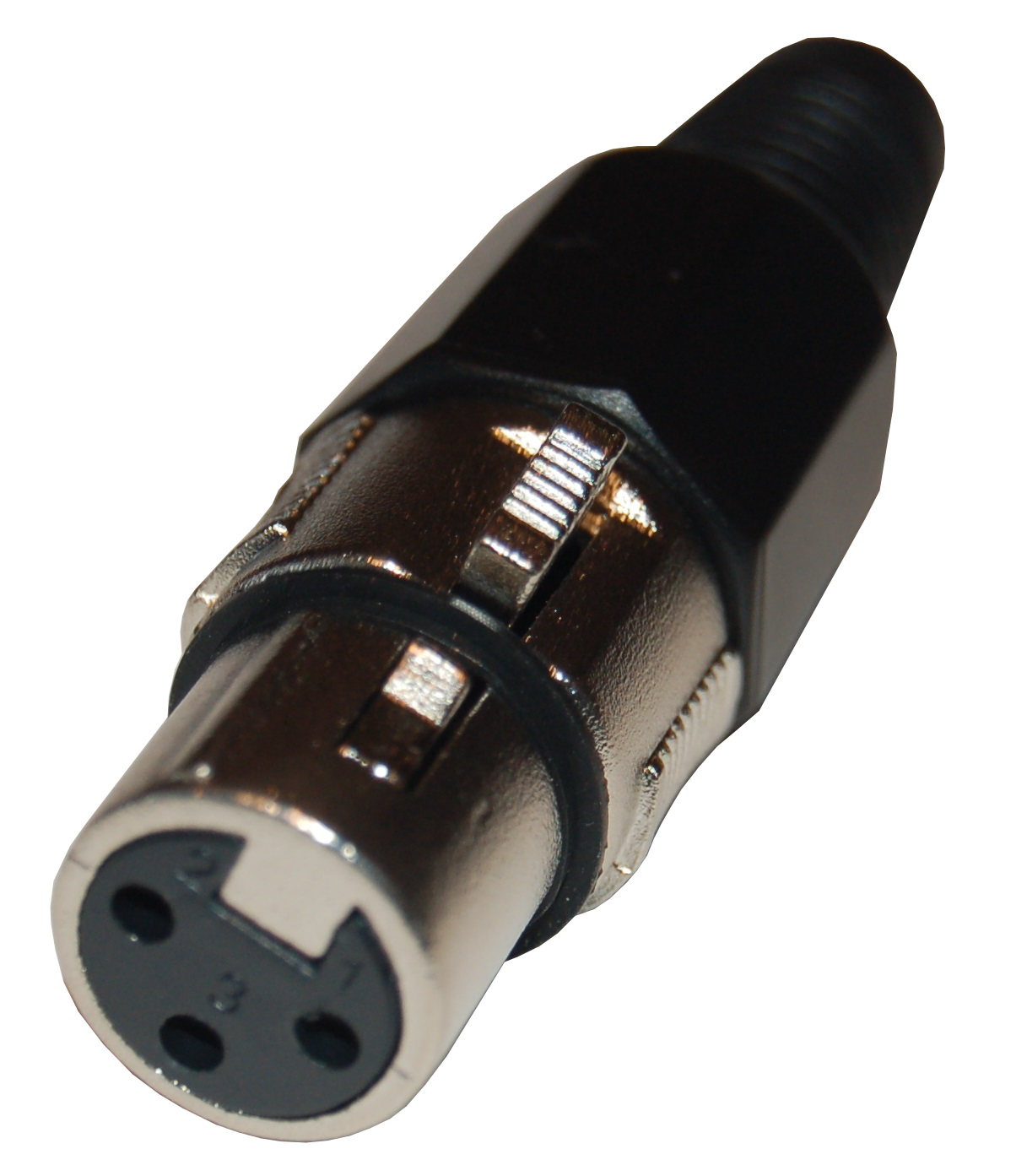

XLR Buchse FC6140 Audio Plug 3 APF/M (3PIN FEMALE) 3 Pin Female
