RJ45 Range Extender
5,99 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "RJ45 Range Extender "
RJ45 Range Extender für digitale LED-Protokolle
Der RJ45 Range Extender ist eine kleine, kompakte Platine zur Reichweitenerhöhung von digitalen TTL-Signalen für LED-Systeme. Mit einem Sender- und einem Empfängermodul können Datenleitungen über 100 Meter und mehr zuverlässig übertragen werden.
Der Range Extender eignet sich unter anderem für WS2811, WS2812, WS2812B, WS2815, WS2801, APA102, SK6812 sowie viele weitere digitale LED-Protokolle mit einer oder zwei Signalleitungen.

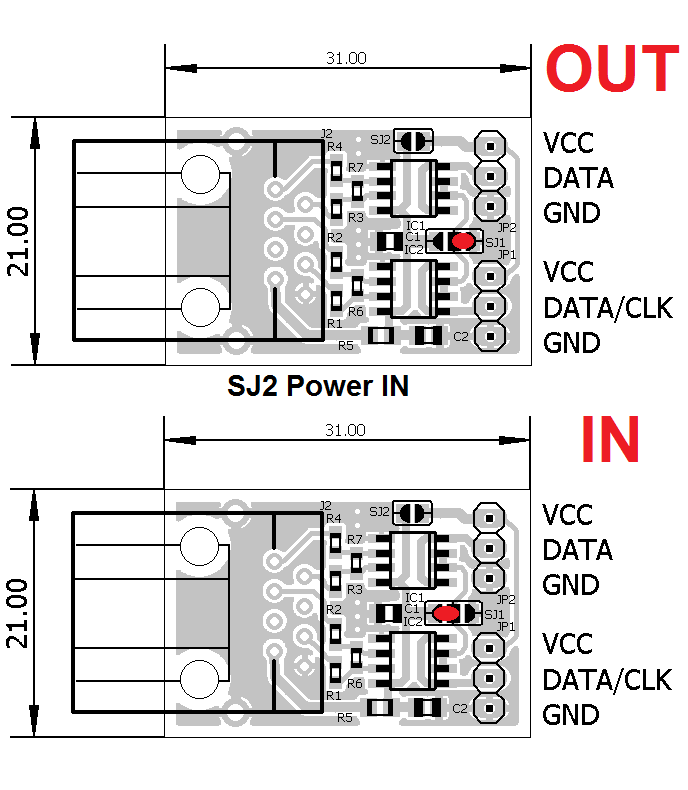

So funktioniert's
- Sender-Platine: Wandelt das TTL-Datensignal in ein robustes Differenzsignal um.
- Empfänger-Platine: Wandelt das Differenzsignal wieder in ein sauberes TTL-Datensignal für die LEDs zurück.
- Einfache Verbindung: Die Übertragung erfolgt über handelsübliche Ethernet-Patchkabel (RJ45).
Durch die symmetrische Signalübertragung ist die Datenübertragung wesentlich unempfindlicher gegenüber Störungen als eine direkte TTL-Verbindung.
Eigenschaften
- Überträgt bis zu zwei TTL-Signale gleichzeitig (z. B. zwei Datenleitungen oder eine Daten- und eine Clock-Leitung)
- Geeignet für LED-Protokolle wie WS2811, WS2812, WS2812B, WS2815, WS2801, APA102, SK6812 und viele weitere TTL-basierte LED-Systeme
- Ideal für LED-Systeme mit einer Datenleitung oder Daten- und Clock-Leitung
- Einfache Verlängerung mit handelsüblichen Ethernet-Patchkabeln (RJ45)
- Für den 32U WS28XX Controller werden zwei RJ45 Range Extender benötigt, um alle vier LED-Ausgänge über RJ45 zu übertragen.
Hinweis: Der RJ45 Range Extender ist universell und nicht auf einen bestimmten LED-Typ beschränkt. Er eignet sich überall dort, wo digitale TTL-Signale störsicher über größere Entfernungen übertragen werden sollen.
Für den Betrieb werden immer zwei Module benötigt – ein Sender und ein Empfänger. Der Lieferumfang enthält eine fertig bestückte Platine. Für eine vollständige Übertragungsstrecke müssen daher zwei RJ45 Range Extender bestellt werden.
Lieferumfang
- Eine kompakte, fertig mit SMD-Komponenten und RJ45-Buchse bestückte Leiterplatte
