Mini Pixel Con. Bau.

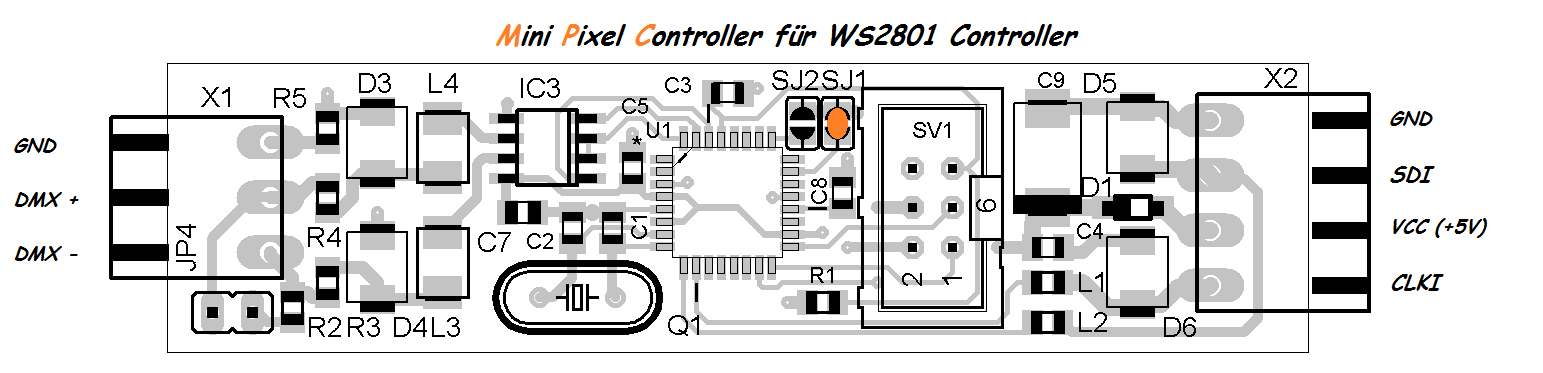

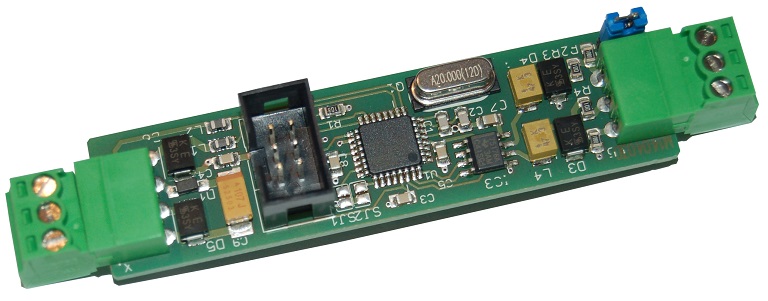

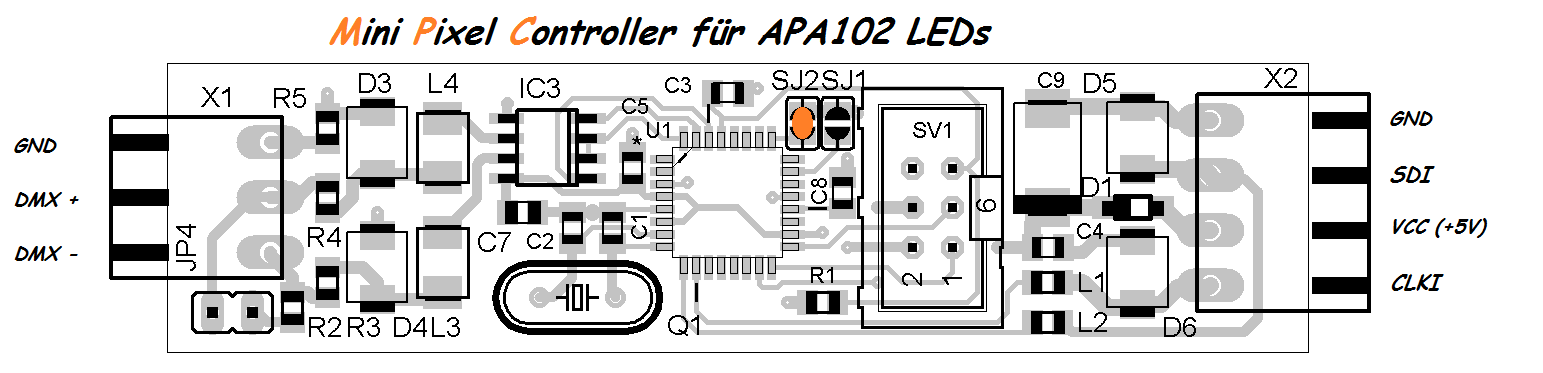

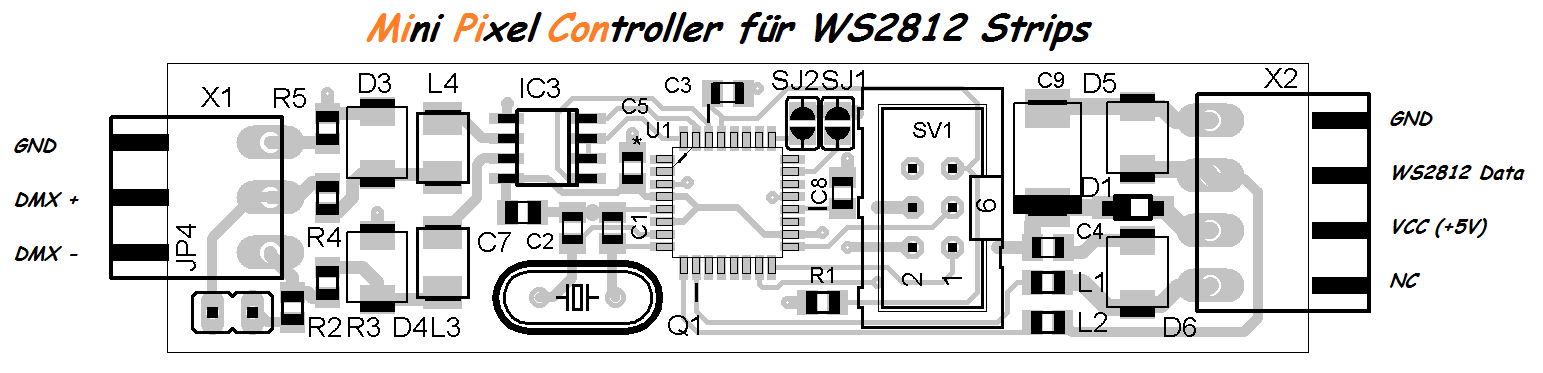

Der Mini-Pixel-Controller 2. Generation (MiPiCon) ist ein Gerät, welcher verwendet wird, um die Farben und Helligkeit von einzelnen Pixeln in einem LED-Streifen oder einem LED-Display zu steuern. Er ermöglicht es, verschiedene Effekte und Animationen zu erstellen, indem er die Signale an die einzelnen Pixel der digitalen LEDs sendet.Digitale LEDs sind Leuchtdioden, die digital angesteuert werden, um ihre Helligkeit und Farbe zu ändern. Dies geschieht häufig über ein serielles Signal. Der neue MiPiCon ersetzt den alten für WS2812 und SK6812 LEDs (oder kompatilbe). Anregungen wie die einfache Adresseinstellung und eine höhere Bildwiederholrate von 100Hz sind in den neuen Mini Pixel Controller 2. Generation eingeflossen. Als Hauptprozessor kommt ein 32Bit ARM Prozessor Cortex M0 mit 48MHz und DMA zum Einsatz. Viele weitere LEDs unterstützen das WS2812 Protokoll. Auch 12V LEDs da diese mit einem 5V TTL Signal angesteuert werden. Wenn diese LEDs aber angesteuert werden sollen, benötigt man für den MiPiCon eine 5V Spannung. Diese kann mit einen Spannungsregler z.B. 78S05 etc. aus den 12V erzeugt werden. Die Leiterkarten sind industriell gefertigt, durchkontaktiert und mit Lötstopplack versehen. Lieferumfang • Leiterkarte 13,5mm x 72mm mit SMD Bauteilen, Stecker und Buchse wie auf dem Foto dargestellt! Mini Pixel Controller Projekt

Das 32 Universen Pixel Controller Modul ist ein kompaktes Digital LED ArtNet Interface für die Hutschiene. Hiermit können diverse digitale LED Strips über Netzwerk (Ethernet) angesteuert werden. Über einen Standard RJ45-Netzwerkanschluß erfolgt die Verbindung zum Netzwerk. Die Konfiguration des Controllers erfolgt dabei einfach über die Webseite des Controllers.Technische Daten:Abmessungen (LxBxH): 106mm x 90mm x 67mmmax. 5440 RGB LEDs / 4096 RGBW LEDs (16384 Kanäle - 32 Universen)Spannungsversorgung 7 - 24 Volt 500mA100Mbit Ethernet Interface4 x Differenzialausgänge / TTL für je 1360 RGB - 1024 RGBW LEDsLED Type: WS2811, WS2812, WS2812B, WS2813, WS2815, WS2818, SK6812, TM1804, APA104, UCS1903, UCS2903Software Update via USBGewicht: 0,125kg--> Download Video <--Lieferumfang:32U LED Hutschienen Controller Modul im Hutschienengehäuse

Der Mini LED Player kann bis zu 2048 RGB(W) LEDs (WS2812, APA104, SK6812) ansteuern. Die Dateien für den Player lassen sich mit allen Programmen erstellen, die das TPM2-Format unterstützen. Hier eine kleine Auswahl: JINX GLEDiator ATCE Technische Daten: Betriebsspannung: 5 Volt, 50 mA 2 Ausgänge, jeweils mit maximal 1024 RGB(W) LEDs Dateiformat: TPM2 Speicherkarte: SD / SDHC, maximal 32 GB, FAT16 / FAT32 Lieferumfang • Leiterkarte mit allen bestückten SMD-Bauteilen sowie Steckern und Buchsen • Kompakte Abmessungen: 56 mm x 41,5 mm

Zwei 3D gedruckte Teile für den Mini LED Player oder Light Painter. Es werden zwei Teile geliefert, Farbe verschieden, 3D Druck!
