DMX Ethernet Box Bausatz
Produktinformationen "DMX Ethernet Box Bausatz "
DMX Ethernet Box – Art-Net Interface für Profis und Bastler
Die DMX Ethernet Box ist die clevere Verbindung zwischen PC und DMX-Universum – über LAN statt USB.
Dank Art-Net Protokoll (UDP/IP), dem etablierten Standard von Artistic Licence, läuft die Box mit vielen gängigen Programmen ohne zusätzliche Treiber.
Vorteile auf einen Blick
-
LAN-Anschluss statt USB – flexibel über Switch oder direkt per Crossoverkabel
-
Art-Net kompatibel – funktioniert sofort mit vielen Programmen
-
Galvanische Trennung – schützt den PC zuverlässig vor Schäden
-
RDM-Unterstützung – erweiterte Funktionen mit neuer Software
-
Industriell gefertigte Qualität – durchkontaktiert, Lötstopplack, sauber verarbeitet
Unterschiede zum AVR Node
-
AVR Node: günstiger Einstieg, ideal für Hobbybastler
-
DMX Ethernet Box: professioneller Aufbau auf SMD-Basis, fertig bestückt & getestet, optional im Gehäuse erhältlich
Bausatz-Variante
-
SMD-Bauteile bereits vorbestückt
-
Nur Buchsen und Stecker müssen eingelötet werden
-
Prozessor ATmega644 ist bereits programmiert
-
Feste IP: 192.168.0.99 (kann angepasst werden)
Lieferumfang
-
Bestückte Leiterkarte mit allen SMD-Bauteilen
-
Steckverbinder und Buchsen
-

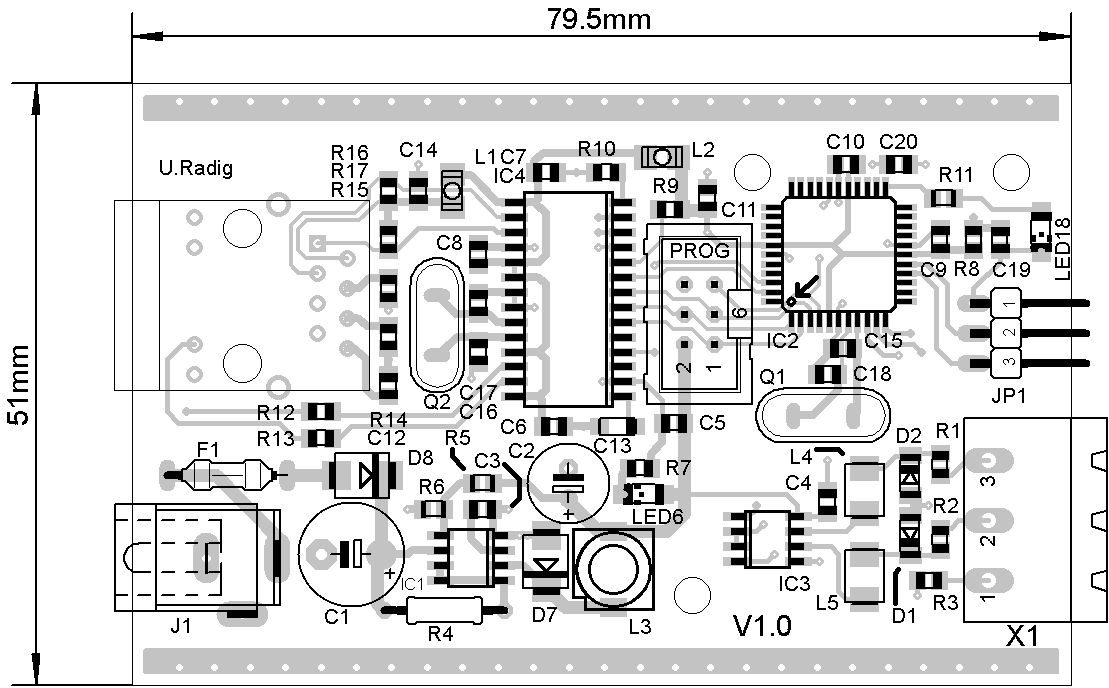

Maße: 51 mm x 79,5 mm
👉 Ideal für alle, die eine zuverlässige, kompakte und sofort einsatzbereite DMX-Lösung suchen.
Link zum Projekt
Anmelden
2 Bewertungen
5. November 2025 17:40
DMX Ethernet Box Bausatz
Das Einlöten ist einfach, der Einbau in das empfohlene Gehäuse ebenso. Nutze ein 7,2-Volt-Netzteil. Kleiner Stolperstein: Pin-2 der DMX-Buchse liefert DMX+ (Pin-3 am XLR-Stecker) und Pin-3 der DMX-Buchse liefert DMX- (Pin-2 XLR), aber das war mein Lese-Fehler. Wünschenswert wäre ein beiliegendes Kabelgehäuse zum grünen PHOENIX-Stecker. Ein Crossoverkabel habe ich nicht benötigt (moderne LAN-Karten können das automatisch). Alles in Allem ist dies ein lohnenswertes Objekt, welches bei mir den ersten Livetest bei einem Tanzabend bereits bestanden hat. Tolles Teil!!!
30. Oktober 2025 17:42
DMX Ethernet Box Bausatz
Spitzengerät! Das einlöten der buchsen ist ein absoluter Klacks und in zwei Minuten geschehen. Die Platine ist professionell gefertigt und absolut saube rverarbeitet und gelötet - hier gibt es wirklich nichts zu meckern. Das Gerät hat nun einige Shows einwandfrei hinter sich gebracht und dabei vollkommen stabil und zuverlässig gearbeitet. Sehr schön. Vor allem die kompakten Maße (mit dem dazu angebotenen Gehäuse in etwa 'ne zigarettenschachtel) ist das nun in mein standard Techniker-case gewandert, das ich zu jedem Konzert mitnehme. Frisst nichts, und ist immer gut dabei zu haben. Mir hätte eine direkte XLR Buchse im Gehäuse noch besser gefallen, aber bei dem Platz wäre es auch einfach nicht sinnvoll unterzubringen. Stattdessen wäre es aber spitze, wenn man hier im Shop direkt die passende Zugentlastung für den beigelegten Stecker anbietet! Den finde ich momentan leider als Privatperson nur zu sehr happigen Preisen, und ich fürchte dass mein Adapter ohne diese entlastung nicht lange überleben wird, zumal dieser immer mit muss. Alles in allem ein Spitze Teil, vor allem für den Preis unschlagbar, da kenne ich sonst keine Alternative die auch nur annähernd so fähig und günstig ist. Vielen Dank!
