ESP32 WLAN DMX / RDM Node Bausatz mit Art-Net
29,99 €
Sofort verfügbar, Lieferzeit: 2-5 Tage
Produktinformationen "ESP32 WLAN DMX / RDM Node Bausatz mit Art-Net"
Kompakter WLAN-DMX- und RDM-Node auf Basis des ESP32-S3 zur Umsetzung von Art-Net auf DMX512 / RDM.
Der Node empfängt Art-Net-Daten per WLAN und gibt sie über die RS485-Schnittstelle als DMX- bzw. RDM-Signal aus. Unterstützt werden RDM Discovery sowie die Weiterleitung von RDM-Daten. Die Konfiguration erfolgt komfortabel über das integrierte Webinterface im Browser. Auch Firmware-Updates können direkt über den Browser durchgeführt werden.

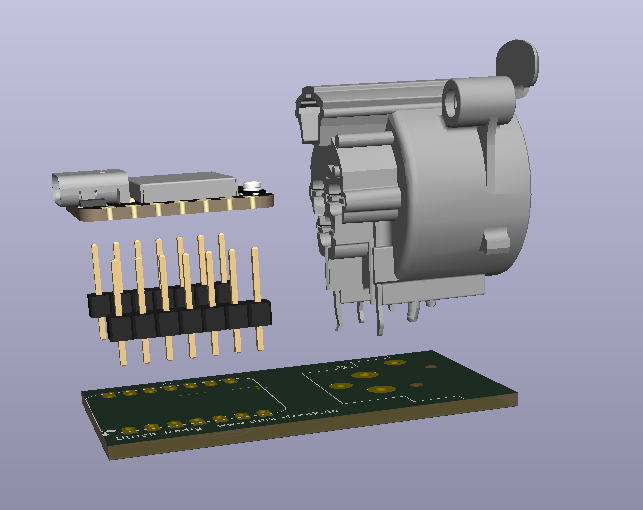

Der Bausatz ist weitgehend vorbereitet. Es müssen lediglich das enthaltene ESP32-S3-Modul und die enthaltene DMX-Buchse eingelötet werden.
Technische Daten
- ESP32-S3
- WLAN 2,4 GHz
- Art-Net 4
- 1 DMX-Universum mit 512 Kanälen
- DMX512 / RDM über RS485
- RDM Discovery
- RDM Forward / Proxy-Funktion
- Konfiguration per Webinterface
- Firmware-Update direkt im Browser
- Versorgung über 5 V über USB-C

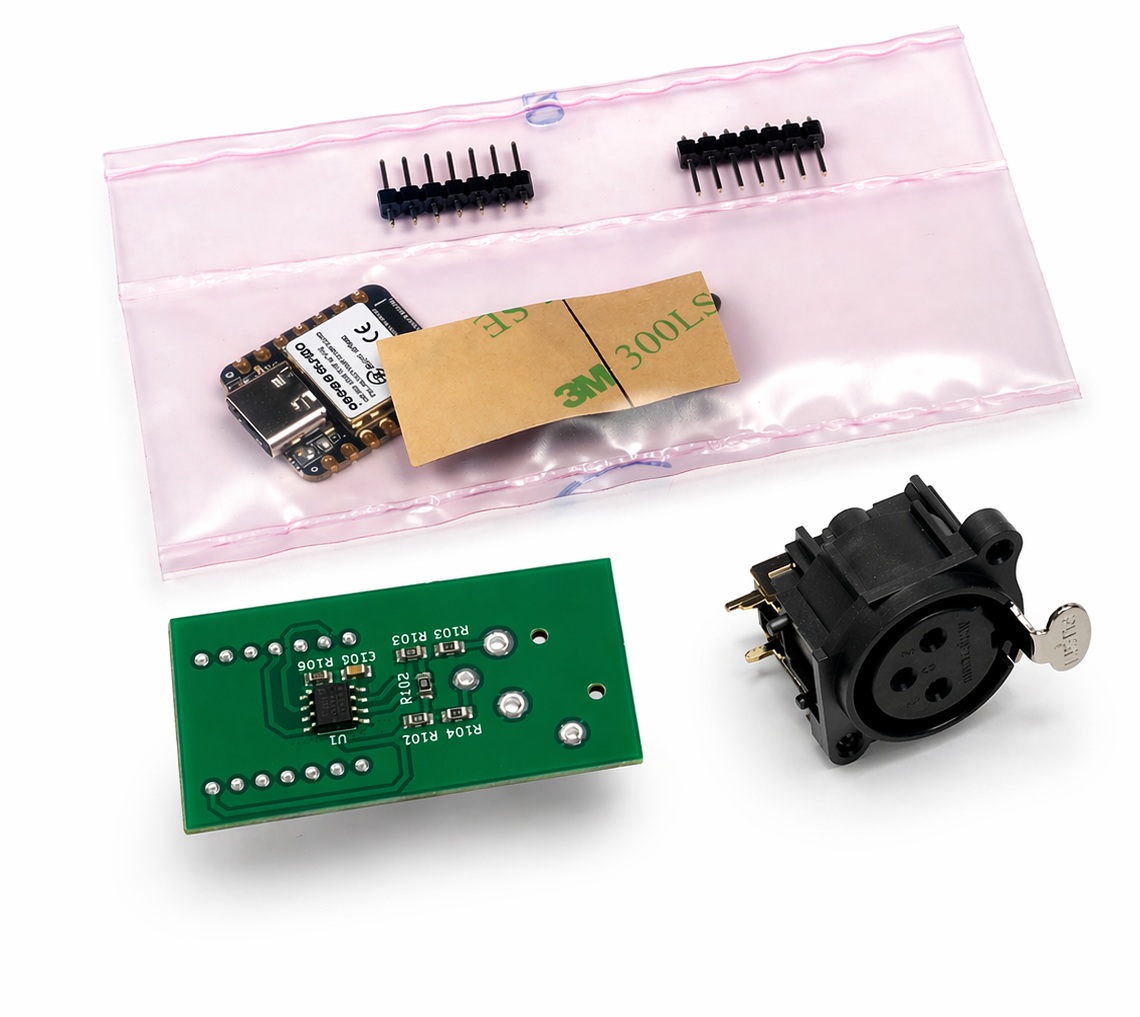

Lieferumfang

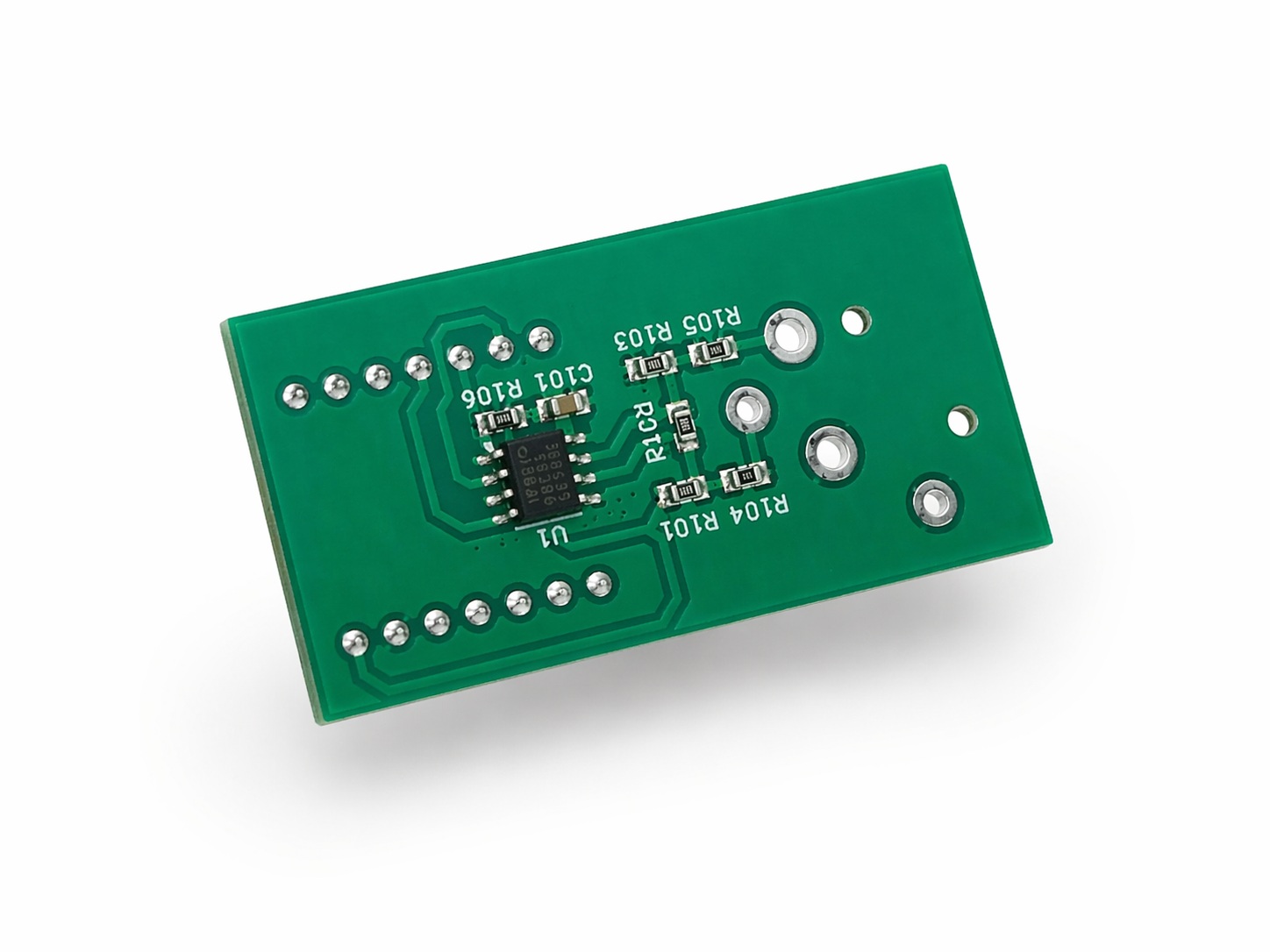

- Leiterplatte mit vormontierten Bauteilen V2.0 (ab.28.05.2026)
- ESP32-S3-Modul „Firmware vorinstalliert“
- DMX-Buchse
- Antenne
- 3D-gedrucktes Gehäuse in wechselnden Farben
Geeignet für alle, die einen kompakten und preiswerten WLAN-DMX-/RDM-Node aufbauen möchten.
Aktionspreis zur Einführung: 29,99 €
*
ESP32-S3 WLAN DMX / RDM Node als Bausatz für Art-Net 4 auf DMX512 / RDM. Vormontierte Leiterplatte, ESP32-S3-Modul und DMX-Buchse im Lieferumfang. Nur noch Modul und Buchse einlöten.
Technische Dokumentation: Die ausführliche Anleitung zum ESP32-S3 Art-Net DMX Node steht hier als Download bereit: Dokumentation herunterladen
