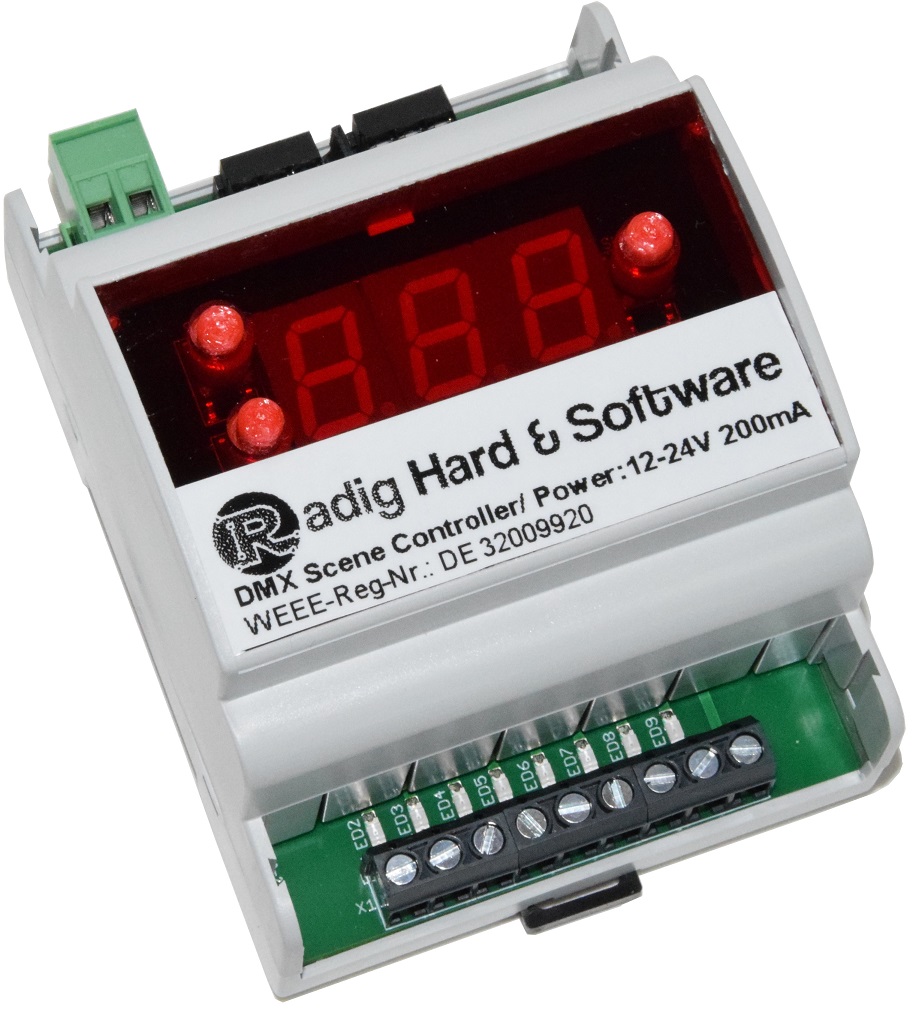

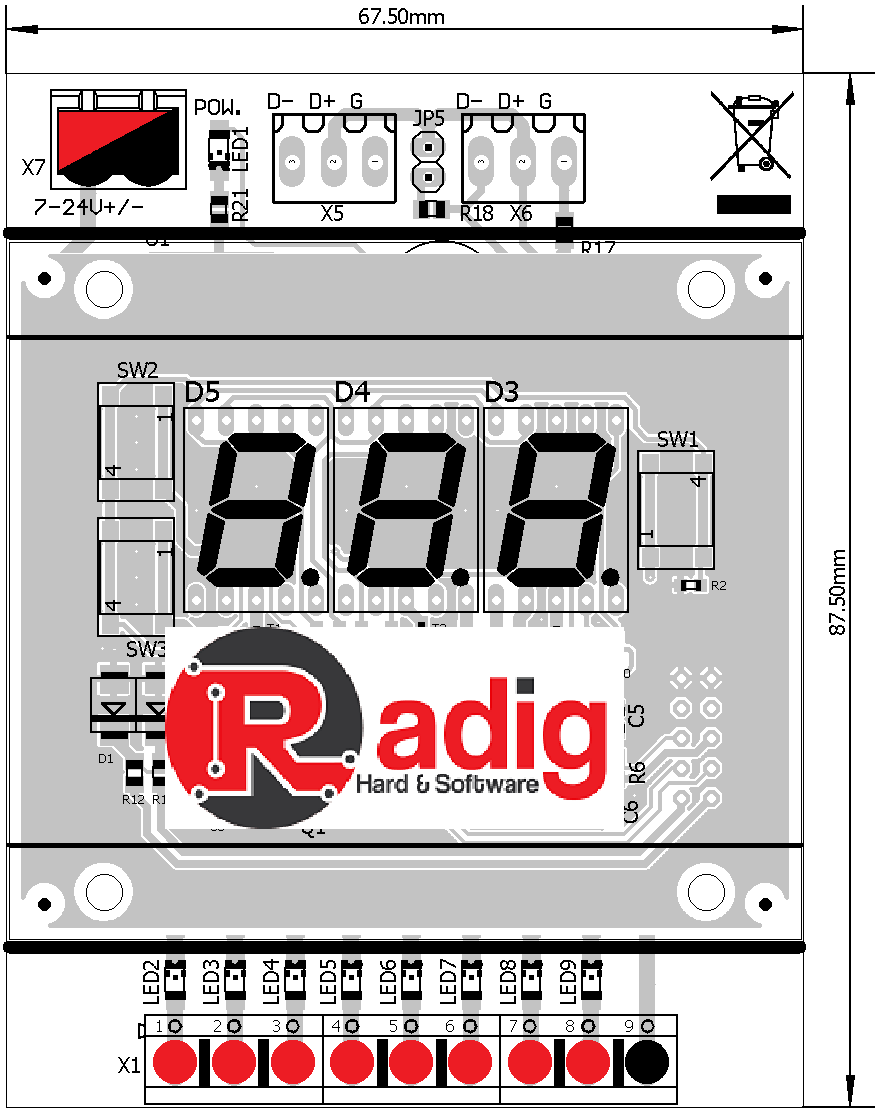

DMX Scene Controller für die Hutschiene

Die DMX Ethernet Box für die Hutschiene ist ein PC <-> DMX Interface mit einem DMX Universum. Dieses Modul arbeitet aber nicht wie so oft an einem USB Port sondern wird an das LAN (Local Area Network) angeschlossen. Dieses erfolgt entweder über ein Switch, oder direkt an der Netzwerkbuchse des heimischen PCs. Das Art-Net Protokoll welches auf UDP/IP basiert wurde von der Firma „Artistic Licence“ spezifiziert und ist frei verfügbar. Da es sich quasi als Standard durchgesetzt hat unterstützen viele Programme das Art-Net Protokoll, somit entfallen proprietäre Treiber für das Modul. Unterschied AVR Node –  DMX Ethernet Box / Hutschiene: Das AVR Node richtete sich an Hobbybastler die einen günstigen Einstieg in die DMX Welt suchen. Beflügelt von dem Erfolg des AVR Nodes in den letzten Jahren, und der Anschaffung eines Bestückungsautomaten wurde noch die DMX Ethernet Box auf SMD Basis entwickelt. Diese hat den gleichen Funktionsumfang wie das AVR Node, wird aber fertig bestückt (bis auf einen Stecker) und getestet angeboten. Ein fertiges Gehäuse für die DMX Ethernet Box rundet das Angebot ab. Durch die galvanische Trennung beider Nodes wird eine Beschädigung des Rechners ausgeschlossen. Inzwischen gibt es auch eine neue Software ausschließlich für die DMX Ethernet Box, die die DMX Ethernet Box um die RDM Funktion erweitert. DMX Ethernet Box Hutschiene Bausatz hierbei handelt es sich um eine SMD- vorbestückte Leiterplatte. Lediglich Buchsen und Stecker müssen eingelötet werden. Der Prozessor ein ATmega644 ist schon programmiert! Die IP Adresse ist 192.168.0.99 und kann individuell geändert werden! Die Leiterkarten sind industriell gefertigt, durchkontaktiert und mit Lötstopplack versehen. (Das Produktfoto zeigt den fertig bestückten Bausatz). Technische Daten: Spannungsbereich: 12V-24V 200mA Ausgang DMX512 kompaktes Hutschienengehäuse Gewicht: 120g Abmessungen (L x B x H): 90mm / 52mm / 64m Lieferumfang:Leiterkarte mit allen SMD Bauteilen sowie Steckern und BuchsenHutschienengehäuse

Mit dem RDM DMX Quad Relais können diverse Verbraucher geschaltet werden. Jedem Relais ist ein DMX Kanal zugeordnet, ist der DMX Wert größer als 50% wird das Relais geschaltet. Die Adresseinstellung erfolgt entweder bequem über das große 7 Segment Display, oder über RDM. Technische Daten: Spannungsbereich: 12V 200mA (optional 24V) Eingang: DMX (4 Kanäle OFF<50% ON>50%) Ausgänge: 4 Relais (NO/NC) 6A 250VAC Adresseinstellung über 7 Segment Anzeige und Taster kompaktes Hutschienengehäuse Gewicht: 160g Abmessungen (L x B x H): 90mm / 71mm / 64mm Lieferumfang:RDM DMX Quad Relais im Hutschienengehäuse

12 Kanal DMX RDM Controller im Hutschienengehäuse. Einstellung des DMX Kanals erfolgt bequem über das 7 Seg. Display. Technische Daten:Betriebsspannung 12 - 24 Volt12 PWM Ausgabekanäle 12Bit / 1kHzmax. 4A Ausgangsstrom pro Kanal, CMOS Open-Drainkonstant Spannung / PWMArbeitstemperatur: -10-60°CDMX / RDM Unterstützte RDM Commandos:DISC_UNIQUE_BRANCHDISC_MUTEDISC_UN_MUTEDEVICE_INFODMX_START_ADDRESSIDENTIFY_DEVICEDEVICE_MODEL_DESCRIPTIONMANUFACTURER_LABELDEVICE_LABELSUPPORTED_PARAMETERSSOFTWARE_VERSION_LABEL

Dieser 4-Kanal RDM DMX LED Controller für RGBW-LED-Strips ist die zuverlässige Lösung für professionelle Lichtanwendungen. Mit max. 4 Ampere pro Kanal, 16-Bit PWM-Dimmung und 1 kHz PWM-Frequenz ermöglicht er eine absolut flimmerfreie Steuerung – auch bei langsamen Farbverläufen. Der Controller ist für LED-Strips mit gemeinsamer Anode (+) ausgelegt und nutzt Low-Side-Schaltausgänge für saubere Masse-Schaltung. Dank DMX512 und RDM lässt sich die Startadresse entweder per DIP-Schalter oder direkt über das Lichtpult einstellen.Technische Highlights: 4 Kanäle mit je max. 4 A Ausgangsstrom 12V / max. 24V DC Betriebsspannung 16-Bit PWM bei 1 kHz DMX512 & RDM Unterstützung Low-Side schaltende Ausgänge Status-LEDs für Power & DMX DMX-Adresse per DIP-Schalter oder RDMLieferumfang: 4-Kanal DMX LED Controller – RGBWBedienungsanleitung
